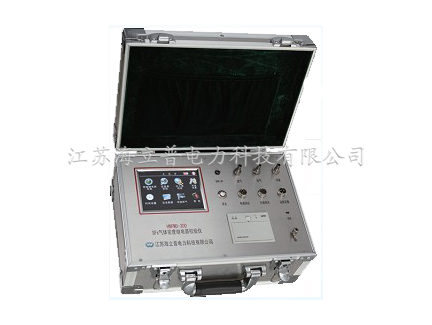

产品名称:HNPMD-300型密度继电器校验仪
1.概述
HNP系列SF6气体密度继电器校验仪,吸收国内同类产品的先进经验,运用了先进的精确的SF6气体压力和温度之间关系的数学模型,根据现场测试要求而设计的一种SF6气体密度继电器校验设备。
采用嵌入式微机技术,选用进口的高性能压力、温度传感器,解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度,并自动换算成20℃的标准压力值,从而完成了压力、温度的动态自动补偿。
因此该校验仪无需传统实验方法所用的恒温室,而且避免了大量的SF6气体的浪费,是一种智能化的SF6气体密度继电器校验仪器。
2.主要特点
能同时测试二组报警信号、二组闭锁信号、一组超压信号
具备压力、温度的动态补偿,自动换算为20℃时的测量值
配备多种型号过渡接头,适应各GIS开关的密度继电器
内置高精度压力控制器和压力变送器,能精确检测压力
校验过程中耗气少,一次充满配备钢瓶的压力1MPa,可测试30次左右
采用锂电池供电,连续工作达8小时以上
3.技术参数
精度等级 | 0.25级 |
测量压力范围 | 0~1.0Mpa |
测量温度范围 | -40~+100℃ |
压力分辨率 | 0.0001Mpa |
温度分辨率 | 0.3℃(典型精度-20~+40℃) |
工作电源 | 内置锂电池 交直流两用 |
存储容量 | ≮300条 |
打 印 机 | 热敏打印机 |
尺 寸 | 主机:330mm×220mm×145mm |
附件:540mm×400mm×200mm | |
重 量 | 约6.5kg |
