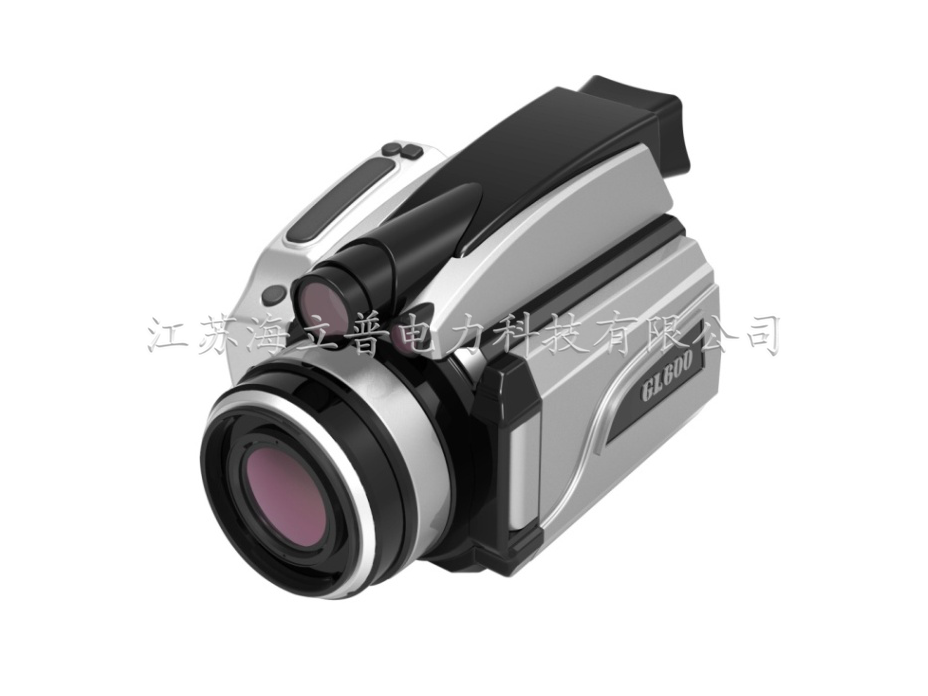

产品名称：HNPCX600型红外成像仪
1.概述
每种气体都有吸收自己对应波段的红外光能量的性质，SF6作为温室气体，对10.56um波段的红外光有很强烈的吸收特征，与空气相比，两者红外影像不同，SF6吸收特性更强。HNPCX600型红外成像仪利用SF6气体在10-11um波段强吸收特征，采用红外成像技术，通过红外光学系统设计，对存在SF6气体泄漏的电气设备进行非接触式、远距离快速准确查找泄漏点。
2.主要特点
探测灵敏度高，小巧轻便，操作简单。
锂电池供电，待机时间可达3小时以上。
图像内存1G，可移动SD卡16G（标配）。
非接触式，远距离检测，不用接近危险地带，工作安全。
方便查找微量泄漏，在室外风速较大的情况下，也能快速查漏。
可带电查找泄漏点，无需停电。
适用各种电压等级的SF6电气设备。
无需特定背景，在空气情况下可清晰检测到漏点成像。
3.技术参数
主要性能参数 | 温度测量功能参数 | ||
视场角 / 最小成像距离 | 12°×9°/ 0.5m | 测温范围e | -40℃～+600℃ |
温度分辨率/热像仪数据帧频 | 0.025℃(在30℃时)/50/60Hz | 测温精度 | ±2℃或±2% |
探测灵敏度 | 0.001毫升/秒 | 点分析 | 10个点 |
数字变焦 | 1X-8X | 自动追踪 | 最高/最低 |
探测器 | 非制冷焦平面双波段探测器 | 线分析 | 10条 水平/垂直线/斜线 |
工作波段 | 10-11um、7-14um | 区域分析 | 6个 |
可见光摄像机调色板 | 铁红/彩虹/黑白等12种色板 | 自动追踪 | 同时显示位置与温度值 |
可见光摄像机融合能力 | 红外/可见光融合显示 | 等温分析 | 有 |
外部液晶显示器 | 16:9，4.3寸高亮TFT触摸屏 | 温度报警 | 颜色/声音报警 |
独立伪彩 | 可在区域内设置独立伪彩 | 激光指示器性能 | |
寻像器（800×600像素） | 内置高清OLED | 激光 | 二级，红色 |
重量 (含电池) | < 1.8kg/ | 激光点位置直接显示于红外图像上，并同时显示温度 | |
尺寸(L×W×H) | 200mm×132 mm×120mm | ||

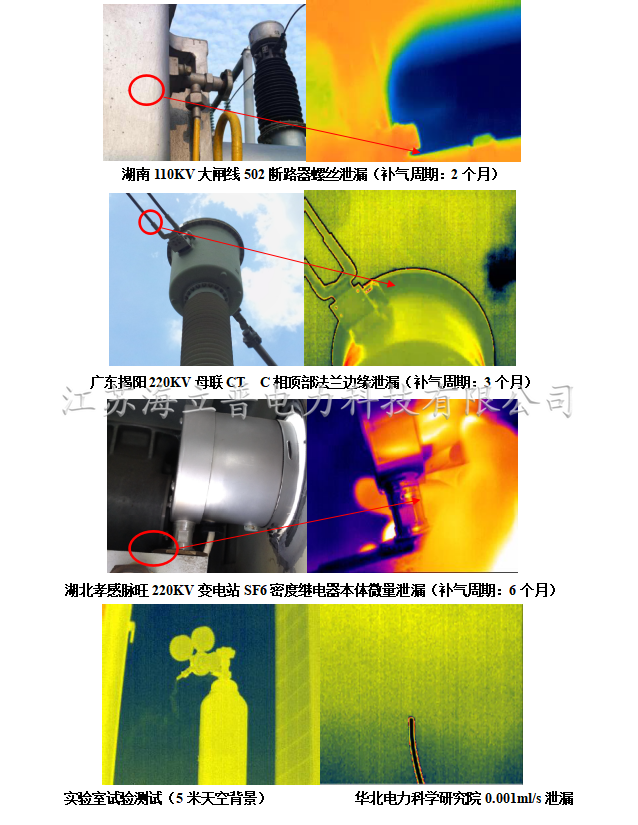

4.实际案例视频截图
