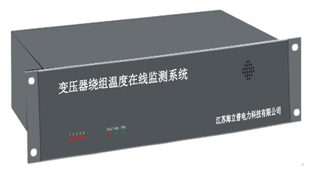

产品名称：HNPRT-18B型变压器绕组温度在线监测系统
概述

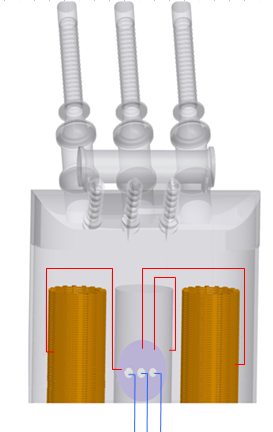

变压器绕组温度在线监测系统采用光纤测温原理，在变压器绕组中预装光纤测温传感器，通过贯通器将变压器油箱与外部隔离并确保密封，通过连接器及外部光纤连接测温主机，数据经转换处理后上传至分析系统，给出精准测量结果。
产品功能及优势
l 提供动态、实时、安全可靠的信息，及时启动冷却系统，确保变压器绝缘不受损坏或遭受最小的破坏，延长变压器使用寿命；
l 实时监测变压器绕组“热点”温度，评估变压器运行状态，更经济有效的控制冷却系统，优化成本，同时增强系统可靠性；
l 长期在线监测变压器温度变化趋势，构建档案，实现事前管理和风险预测；
l 高峰负荷运行时，防止变压器过热而出现非计划性或突发性的灾难性故障；
l 内嵌应用程序具备数据存储、分析、配置、报警和通讯等特性，可实现实时数据记录、历史数据回调、温度趋势分析、多级报警、逻辑触发自定义、事件记录等功能；
l 特殊设计的荧光光纤温度传感探针采用稀土材料，确保产品的可靠性、长期性、测温精度和无漂移等特性；
l 荧光光纤温度传感探针本质上不受电磁干扰影响。
![3ZG2NR~WNE]R6][XB2HX{)H.png](/ueditor/net/upload/image/20191017/6370692602204785158720045.png "3ZG2NR~WNE]R6][XB2HX{)H.png")
产品技术参数
工作电源 | 交流220V±10%, 50/60Hz, |
测量通道 | 4、6、8、9、10、12； |
主机精度 | ±0.5℃ |
主机分辨率 | 0.01℃ |
采集时间 | ＜3S |
报警整定范围 | 全量程可设 |
报警方式 | 1)光电隔离继电器输出/2)手机短信报警模块/3）语音报警音频接口 |
继电器接口容量 | 5A/240Vac或28Vdc, 常闭+常开各1个 |
通讯方式 | RS485通讯接口/4--20mA接口 |
光纤光栅温度传感器 | 量程： -40℃～140℃（可定制高温 300 度） 精度： ±0.5℃ 分辨率： 0.1℃ 中心波长： 1525nm～1565nm 尺寸大小： 8mm×6mm×40mm |
光纤法兰贯通器 | 根据要连接传感器数量定制内部法兰数量。 |
