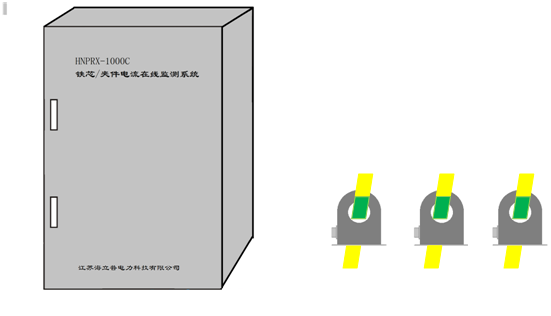

产品名称:HNPRX-1000C型变压器铁芯接地电流在线监测系统

  • 概述

    HNPRX-1000C型变压器铁芯接地电流在线监测系统采用电测法,在不改变原设备接线的情况下,将信号取样点选择在变压器铁心接地引出线处,使用特制线圈制作的高灵敏度零磁通电流传感器直接测量接地电流值,信号就地数字化,通过通讯电缆上传到上一级控制器,判断其内部绝缘的劣化情况,能及时发现内部绝缘受潮或受损、铁芯多点接地、箱体内异物、油箱油泥沉积等故障。可起到故障早期预报的作用。


    性能特点

    硬件平台采用DSP技术,集成度高,抗干扰能力强,可靠性高,运算速度快。传感器采用高导磁率铁芯,具有很好的线性度,可准确检测小信号。同时采取完备的屏蔽措施,使得干扰造成的影响大为降低。前置放大部分采用低温漂、高精度型运算放大器以及高精度电阻,保证了模拟放大通道的精度和稳定性。

    电流检测/显示/告警:检测信号实时触发,现场主机与主控室计算机同步动态显示变压器上各传感器处电流值状态,当电流大小超过100mA(国标值,用户可自行设置)时,反显“异常”,否则显示“正常”,“异常”时发出告警信号。

    自检功能:传感器实时诊断,动态上传并触发监控主机显示各故障信息及通信状况,如有故障,界面中将显示故障传感器信息。内部硬件结构上设计单独自检、自诊断模块,当检测到主系统程序出现异常或非正常运行时自动复位并导入对应的备份程序,使系统及时恢复正常工作状态。

    防水、防锈、防潮、抗干扰:本系统全部采用防水结构,采用多重防护机箱过水凹凸槽设计,完全不会出现渗漏现象。外壳采用不锈钢制作,达到防锈及在爆嗮下不会产生任何问题。各个部件均采用电磁屏蔽,避免强磁电场的干扰。


    技术参数

    工作电源

    交流220V±10%, 50/60Hz,约5w

    工作环境

    -40~65℃/<95%RH

    工作模式

    在线监测/自动限流/手动限流(可选)

    测量通道

    单路/双路(可选)

    电流测量范围

    1mA~30A

    测量精度

    ±(1%+5mA)

    报警整定范围

    全量程可设

    报警方式

    1)光电隔离继电器输出/2)手机短信报警模块

    继电器接口容量

    5A/240Vac或28Vdc, 常闭+常开各1个

    通讯方式

    RS485通讯接口/GPRS/IEC61850
