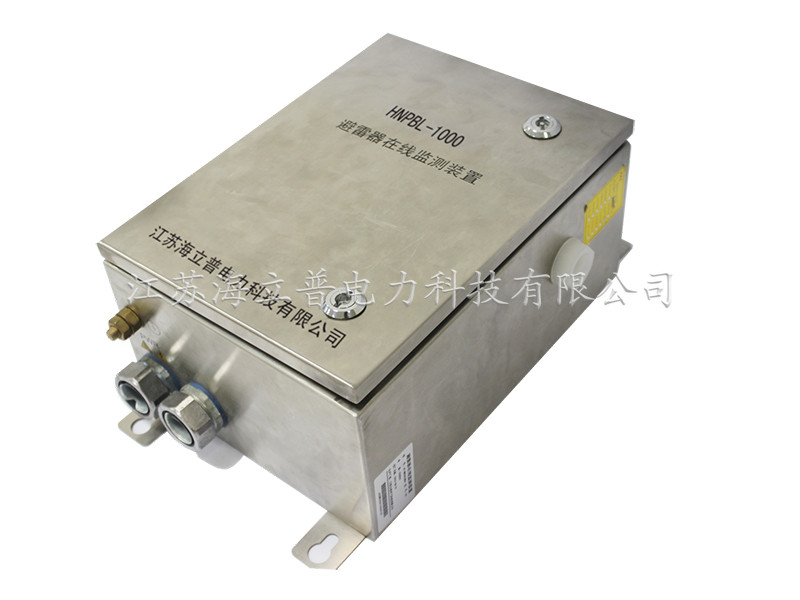

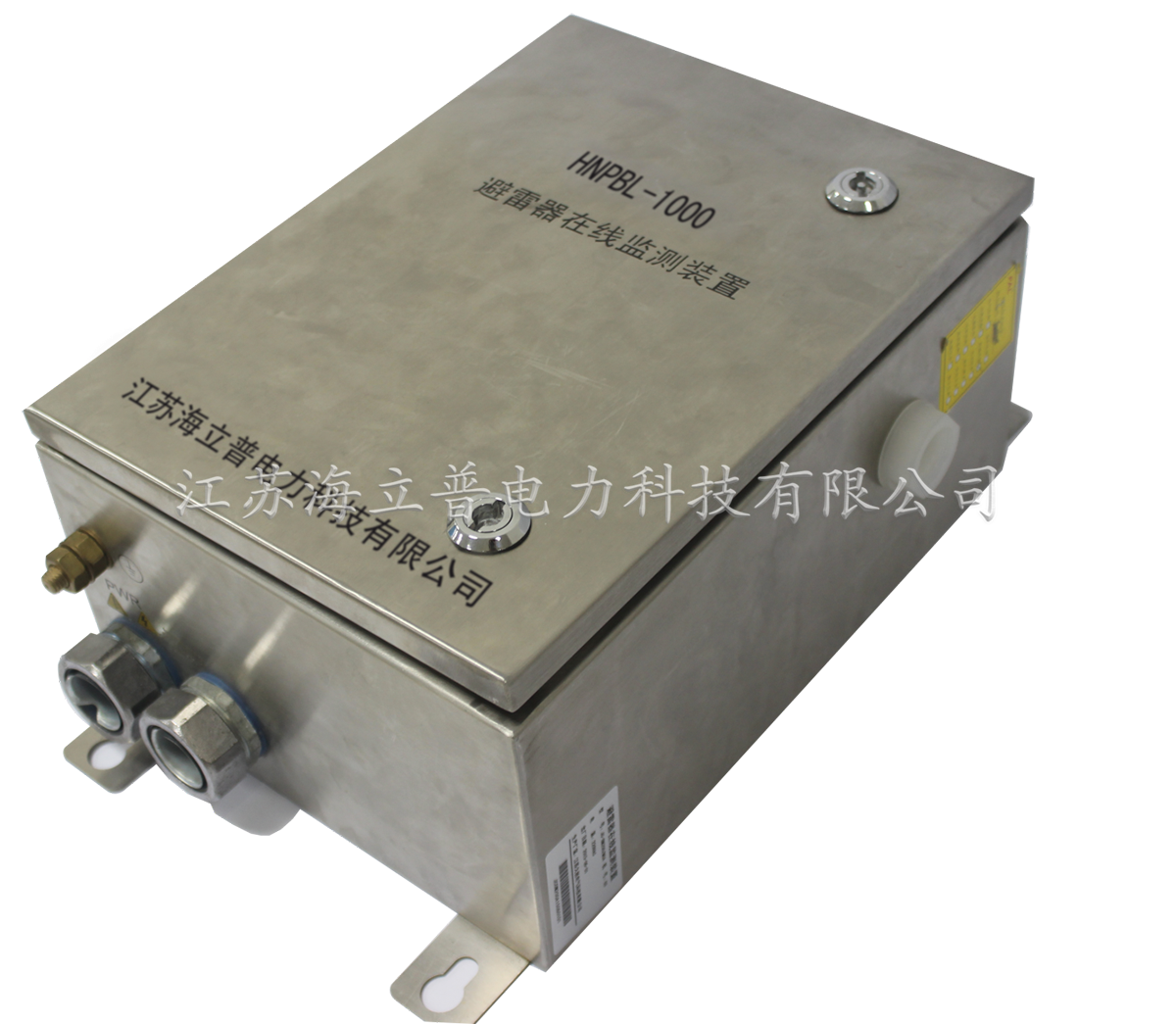

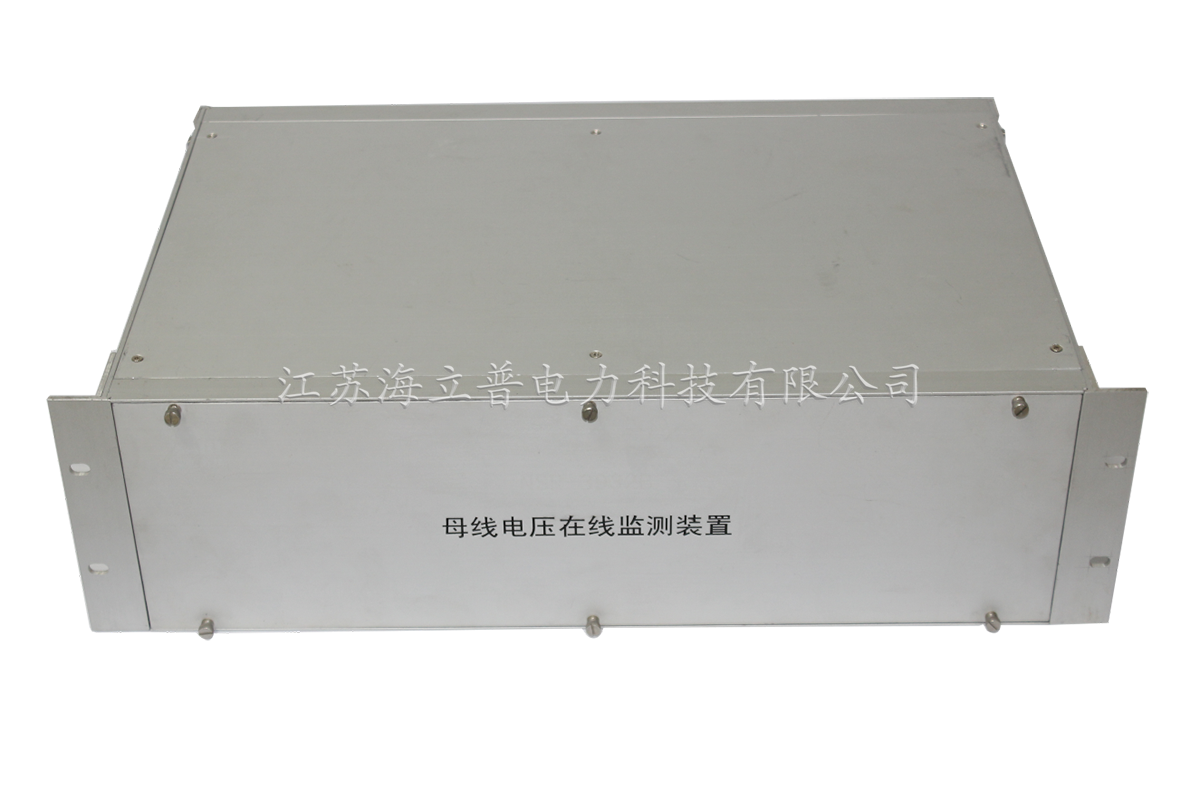

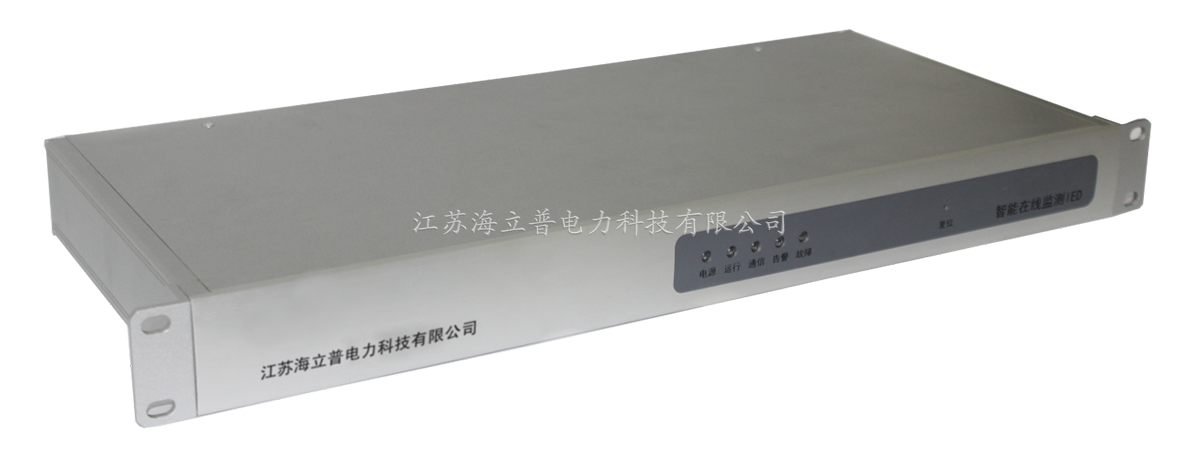

产品名称：HNPBL-1000避雷器在线监测系统
概述
HNPBL-1000型避雷器在线监测系统采用先进的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高，满足了工业现场实用要求，并采用专家诊断系统对采集的数据进行科学分析诊断，便于及时方便地了解并掌握变电设备的健康状态。
通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。
相关安全法规
Q/GDW534-2010《变电设备在线监测系统技术导则》第6.2“配置原则金属氧化物避雷器220KV以及以上电压等级金属氧化物避雷器宜配置阻性电流在线监测装置”。
GB 11032-2000《交流无间隙金属氧化物避雷器》对局部放电检测设备的相关参数及功能有详尽描述。
主要特点
采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量
采用动态相量补偿算法，实现高精度测量信号分析
采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”
采用分布式测量结构，即就地测量、数字传输
可带电安装，即不需要主设备停电安装，方便、快捷的接入系统
技术参数
工作电压 | 交流 220V±10%,50Hz |
功耗 | 额定电压下＜5W |
环境温度 | 户内系统：-10℃～+55℃ 户外系统：-25℃～+70℃ |
工作环境湿度 | ≤95％RH |
测量电流范围 | 0.05mA～650mA，测量精度±1% |
母线电压测量范围 | 35kV～1000kV, 测量精度0.5% |
谐波电压测量范围 | 3、5、7、9次，测量精度±2% |
系统频率测量范围 | 45～65Hz，测量精度±0.001Hz |
雷击次数记录 | 0～255，年月日时分秒 |
温度范围 | -20℃～80℃，±1% |
湿度范围 | 0～100%RH，±1% |
风机通风时间 | 15min或时间可设置 |
通讯协议 | RS485标准协议 |
历史记录容量 | ＞500条报警记录 |
主显示器特性 | 800×480 TFT触控屏 |
就地模块 | 80个 |
出厂设置 | 1 小时 |
最短周期 | 5 分钟 |
CAN网结构 | 网络速率为：＜500Kbps |
RS485结构 | 网络速率为： ≤9600bps |
