1.概述

HNPRX-1000型容性设备在线监测系统可对变电站内的变压器、互感器、耦合电容器、套管、金属氧化物避雷器等设备的实时状态参量进行在线监测和诊断，监测部分包括对容性设备的介质损耗、泄漏电流、等值电容量的监测，诊断部分包括故障有无判断、故障诊断、故障严重程度与发展趋势分析、故障危害性评估和维修策略等。

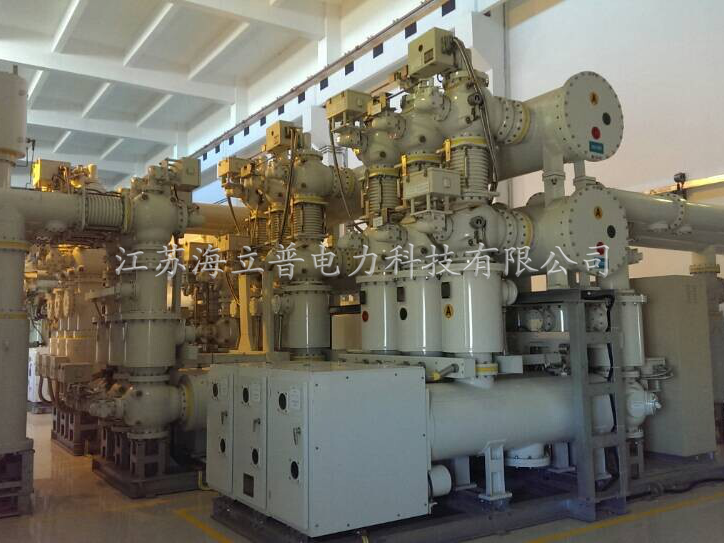

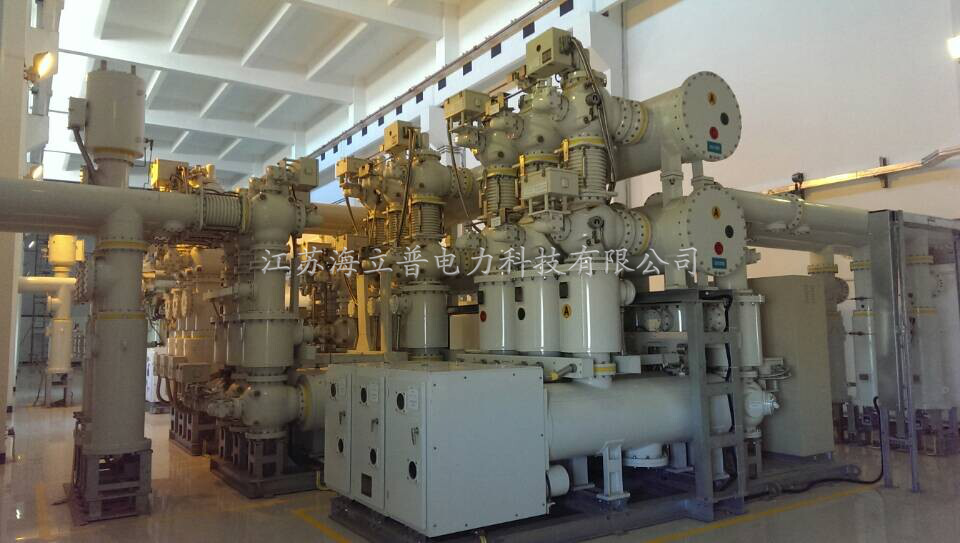

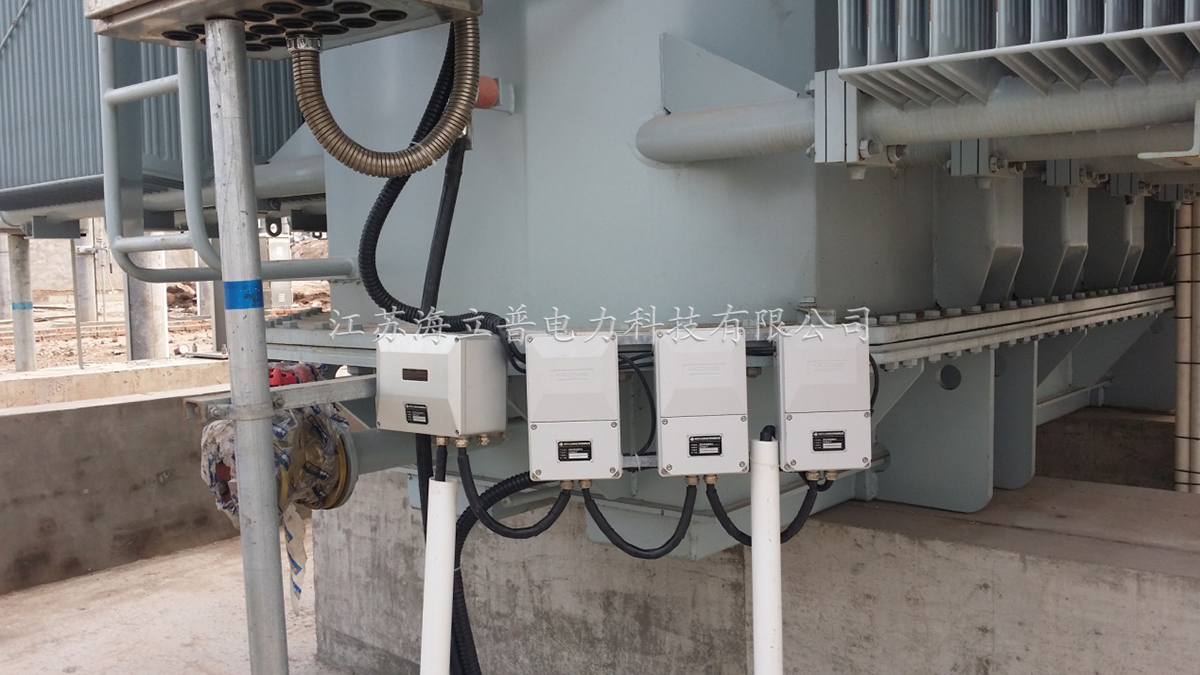

其主要包含传感器模块、IED模块、控制主机及监测诊断系统等部件，就地安装的设备外壳防护等级为IP45以上，采用RS485总线架构，安装布线方便；标配控制主机为研华510系列，可拓展串口或选择更高品质工控主机，19英寸标准机柜安装；监测诊断系统由海立普自主研发，兼容XP以上版本操作系统，经过多年的版本更新，功能齐备，操作人性化。

相关安全法规

Q/GDW534-2010《变电设备在线监测系统技术导则》第6.2“配置原则 220千伏及以上电压等级变压器、换流变可根据需要配置铁芯、夹件接地电流在线监测装置”。

Q/GDW534-2010《变电设备在线监测系统技术导则》第6.2“配置原则金属氧化物避雷器220KV以及以上电压等级金属氧化物避雷器宜配置阻性电流在线监测装置”。

GB 11032-2000《交流无间隙金属氧化物避雷器》对局部放电检测设备的相关参数及功能有详尽描述。

2.主要特点

• 穿芯式有源零磁通传感器

• 数字化、无瓶颈的同步相应系统

• 人性化设计理念

• 国内先进的监测解决方案

• 高标准的电磁兼容性能

• 兼容IEC61850通信规约

• 分散、就地数字化测量原理

3.技术参数
