产品名称：HNPSE1000型变压器油色谱在线监测系统
1.概述
HNPSE1000型变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析、数据处理、实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程 DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。
相关安全法规
GB/T7252-2001《变电设备在线监测系统技术导则》对变压器油色谱相关参数及功能有详尽描述。
Q/GDW534-2010《变电设备在线监测系统技术导则》第6.2“建议500KV及以上电压等级油浸式变压器和电抗器可根据需要配置油中含水在线监测装置”。
Q/GDW393-2009《110（66）kv～220kv智能变电站设计规范》第5.3.1“设备状态监测范围与参量要求：监测220KV变电站中监测参量主变——油中溶解气体；110KV变电站中监测参量主变——油中溶解气体。220KV变电站GIS局放应综合考虑安全可靠、经济合理、运行维护方便等要求”。
2.主要特点
在线检测H2、CO、CO2、CH4、C2H4、C2H6、C2H2的参数浓等度及增长率(可扩展微水检测)；
定量清洗循环取样方式，真实地反应变压器油中溶解气体状态；
油气分离安全可靠，无污染，排放和不排放变压器油可由用户自己选择；
采用专用复合色谱柱，提高气体组分的分离度；
采用进口特制的检测器 ，提高烃类气体的检测灵敏度；
高稳定性、高精度气体检测技术，误差范围为 ± 10% ，优于离线色谱± 30%的指标；
成熟可靠的通信方式，采用标准网络协议，支持远程数据传输；
数据采集可靠性高，采用过采样技术 Δ－∑模数转换器，24 位分辨率，自动校准；
多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为 10 年；
环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区；

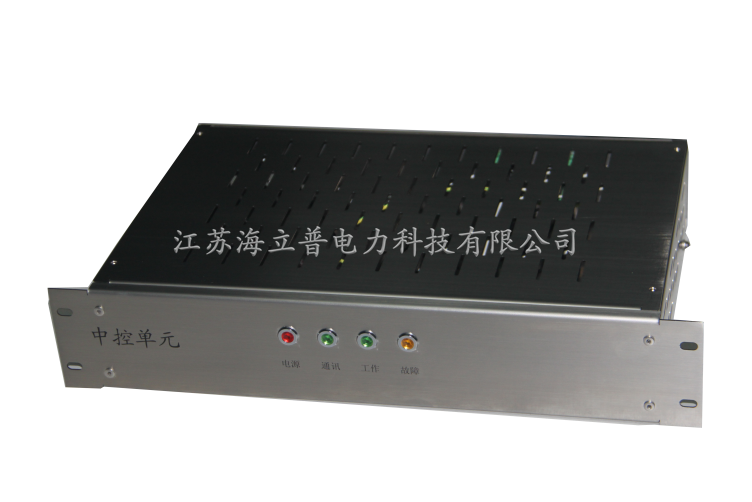

系统采用了模块化设计，高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠；
更快的分析周期，最小监测周期为 40-60 分钟，可由用户自行设置；
油气分离速度快，仅需 10 分钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；
分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油（返油）技术，绝对保证载气不会带进变压器本体中；
功能接口电路采用光耦隔离设计，进一步提高系统抗干扰性能；
加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果；
加强系统自检，增加远程维护功能，提供设备异常事件报警；
3.技术指标
工作电源 | AC 220V±10%， 50Hz | |
最小检测周期 | 40-60 分钟，可由用户自行设定，默认 24 小时 | |
取样方式 | 循环取样，安全真实地反应变压器中气体真实情况 | |

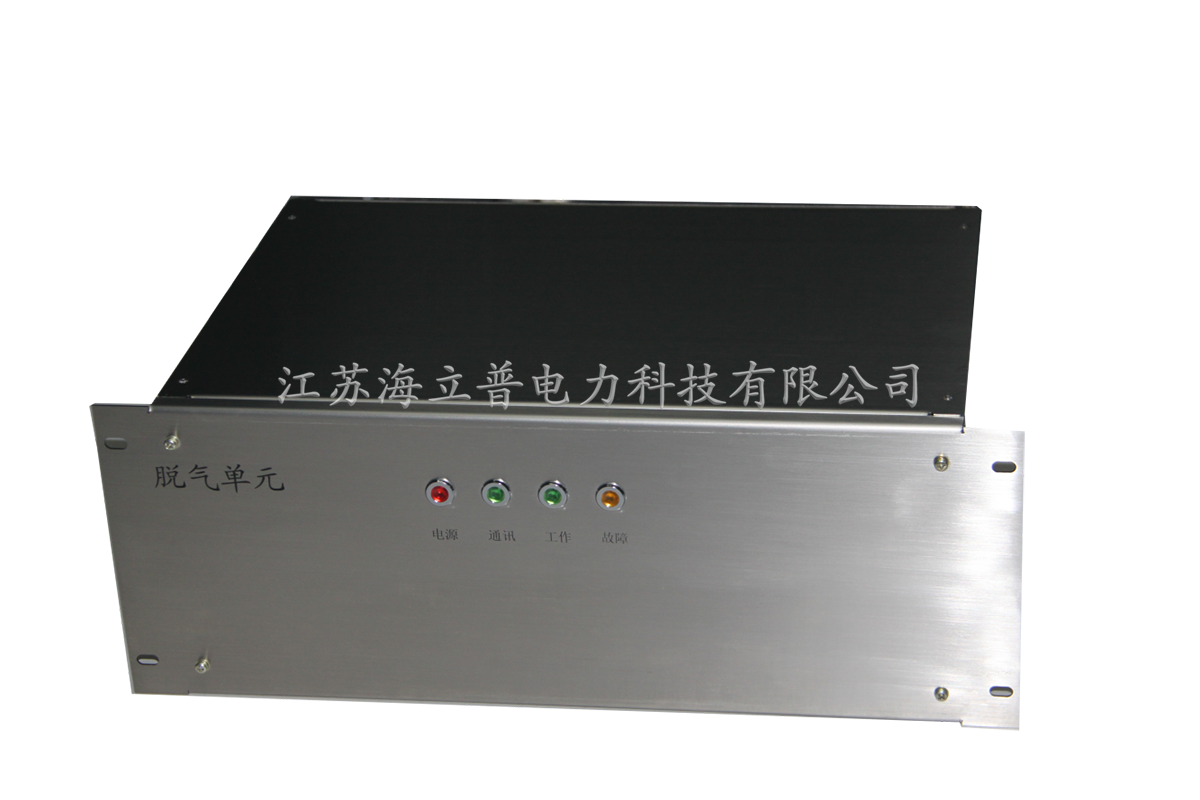

油气分离方式 | 真空全脱气方式 | |
数据存储寿命 | ≥ 10 年 | |

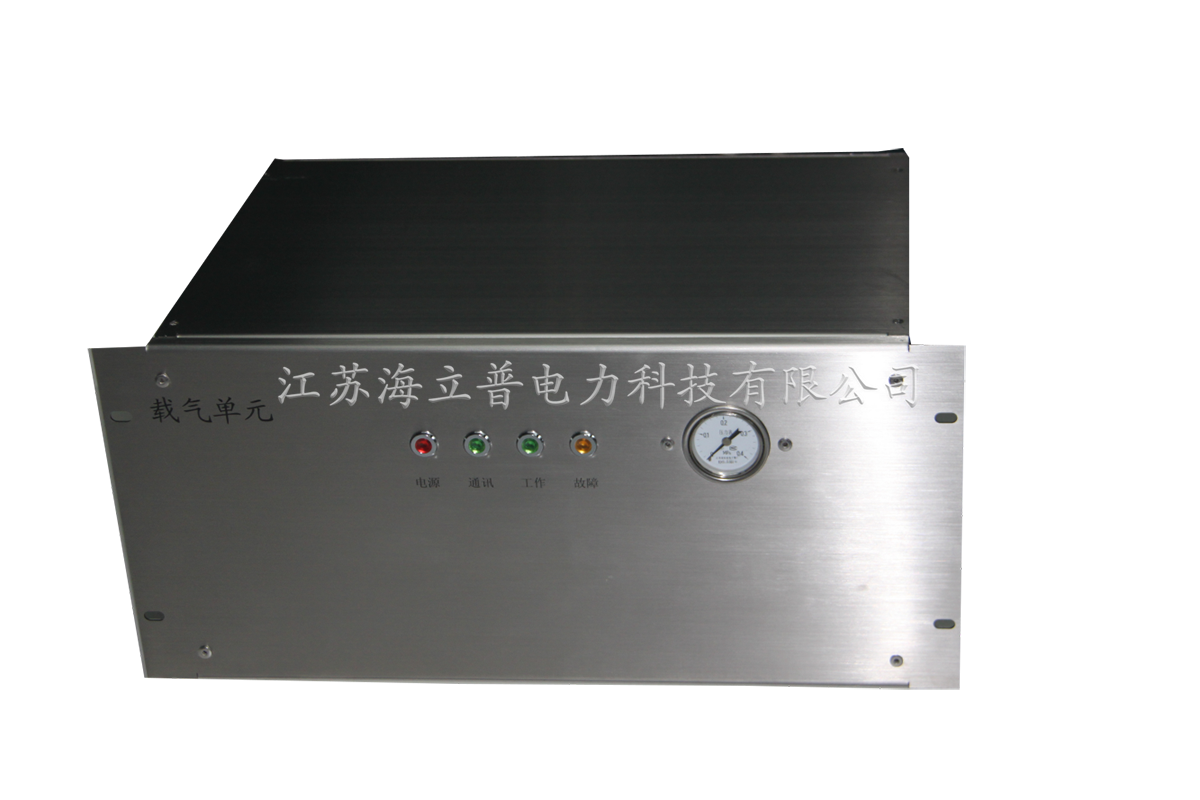

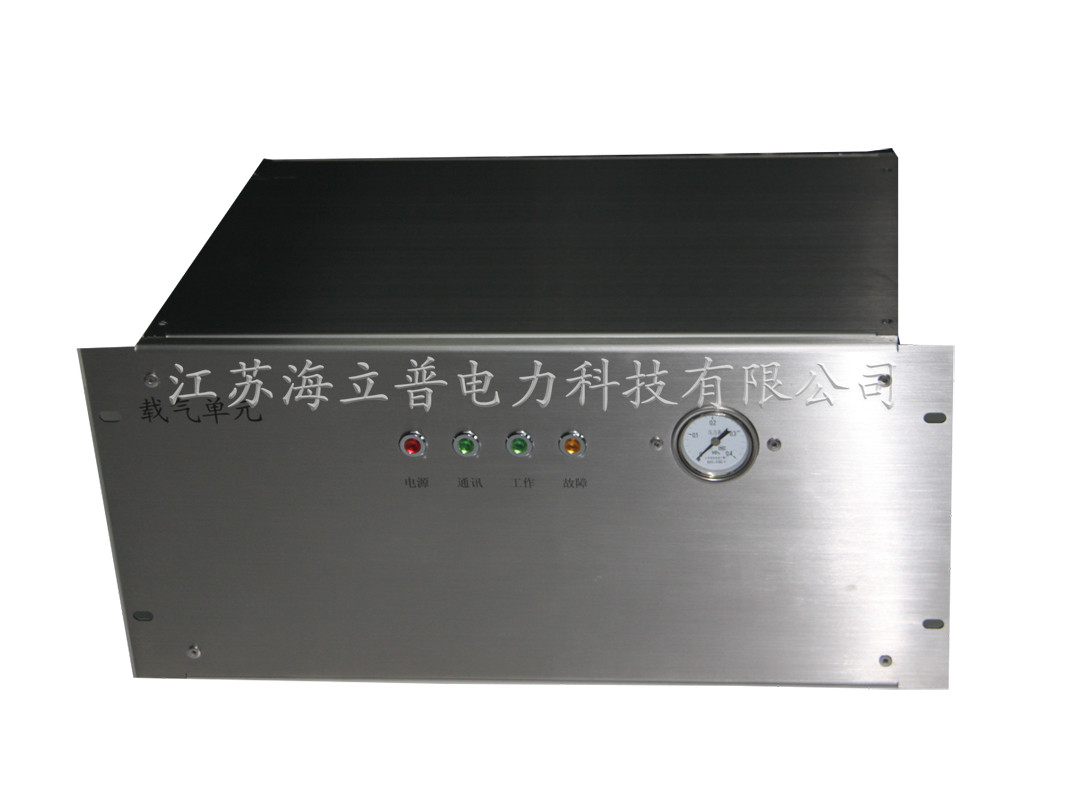

载气 | 内置载气单元 | |
监测气体 | 测量范围 | 最低检测 |
H2 | 1 ～ 2000 μ l/l | 2μ l/l |
CO、 CO2 | 5 ～ 5000 μ l/l | 5 μ l/l |
CH4 | 0.1 ～ 2000 μ l/l | 0.1μ l/l |
C2H4 | 0.1 ～ 2000 μ l/l | 0.1 μ l/l |
C2H6 | 0.1 ～ 2000 μ l/l | 0.1 μ l/l |
C2H2 | 0.1 ～ 1000 μ l/l | 0.1 μ l/l |
H2O（可选） | 1 ～ 100 μ l/l | 1μ l/l |
总烃 | 1 ～ 8000 μ l/l | |
总含气量 | 0.2 ～ 15% | |
稳定性（测量偏差） | 同一试验条件下对同一油样的监测结果偏差不超过 10%（中等浓度） | |
外壳的防护性能 | 室内安装部件（主站单元） IP51 ，室外安装部件（本系统和通讯控制单元） IP56 | |
外形尺寸 | 宽 600mm × 深 530mm × 高 1100mm或依据客户要求 | |
整机重量 | 100kg | |
基础尺寸 | 宽 620mm × 深 530mm × 地面高 250mm或依据客户要求 | |

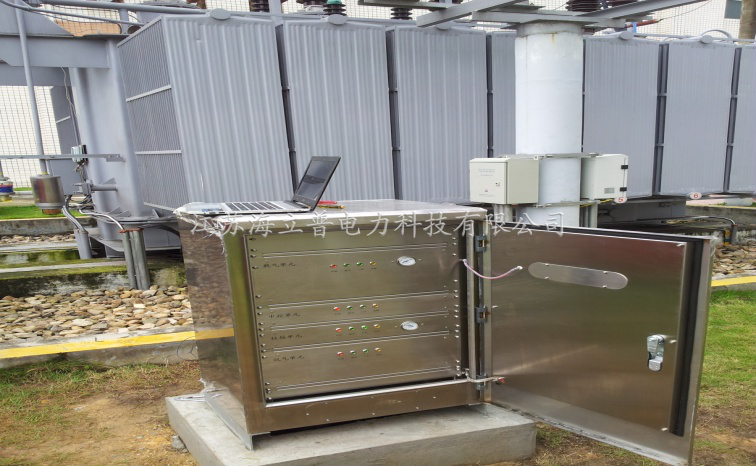

4.现场安装图
