产品名称：HNPJF-1500B型变压器局放在线监测系统
1.概述
油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电。例如：匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等。此外，线匝间、线匝与垫块接触处，均存在“楔形”油隙，其击穿强度较低，在工艺上对这些部位处理不当，也会产生局部放电。故障统计数据表明：变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。HNPJF-1500B型超高频法变压器局部放电监测装置，克服了传统的脉冲电流法测量频率低、频带窄的缺点，通过安装在变压器放油阀或者人孔盖板上的超高频传感器对变压器内部的局部放电现象进行实时的在线监测，监测到的局部放电信号通过高频电缆线实时传输到现场信号处理系统，对监测信号进行降频、变频、抽样、比较、除干扰等处理判定，形成运行局放量风险评估报告，直接上传到现场后台监控系统或者远传到远程监控中心。
相关安全法规：
Q/GDW534-2010《变电设备在线监测系统技术导则》6.2中建议220KV及以上GIS和变压器可配置内置式超高频传感器，以满足运行中开展局部放电带电检测需要。对局部放电检测异常的，宜配置局部放电在线监测装置进行连续跟踪监测。
GB/T 7354-2003《局部放电测量》及DL/T 356-2010 《局部放电测量仪校准规范》等均对局部放电检测设备的相关参数及功能有详尽描述。
2.技术参数
人孔、手孔或油阀式超高频传感器 | 采集频率 | 300 MHz～2000MHz |
灵敏度 | 10PC | |
阻抗匹配 | 50欧姆 | |
测量范围 | 10PC-10000PC | |
接 口 | N型 | |
外壳材料 | 不绣钢、铝、铁合金等 | |
工作温度范围 | 10℃～230℃ | |
防护等级 | IP65 | |
噪音传感器 | 采集频率 | 300 MHz～3000MHz |
灵敏度 | 10PC | |
安装方式 | 磁钢吸附在变压器周边 | |
阻抗匹配 | 50欧姆 | |
输出接头 | N型 | |
局放IED | 电 源 | AC 220V / 50Hz（±10%） |
采集频率 | 500 MHz～1500MHz | |
IED通道 | 4个 | |
通信 | 485或者IEC61850 | |
运行环境 | -25℃～+70℃、5%～100%RH | |
接口 | N型 | |
现场监控柜（选配） | 电 源 | AC 220V / 50Hz（±10%） |
漏电保护 | 漏电电流大于10mA自动保护 | |
结构 | 不锈钢喷塑，7035B（室外，IP56） | |
尺寸（mm） | 800×600×1500 | |
安装 | 膨胀螺丝安装 | |
电源显示 | AC220V电压数码表头显示 | |
后台处理系统 | 服务器 | 研华510系列工控机+戴尔19显示器 |
安装机柜 | 可选 | |
热交换机 | 可选 | |
客户软件 | 远程控制软件、远程监控分析软件 | |
通讯协议 | RS485、TCP/IP、IEC61850 |

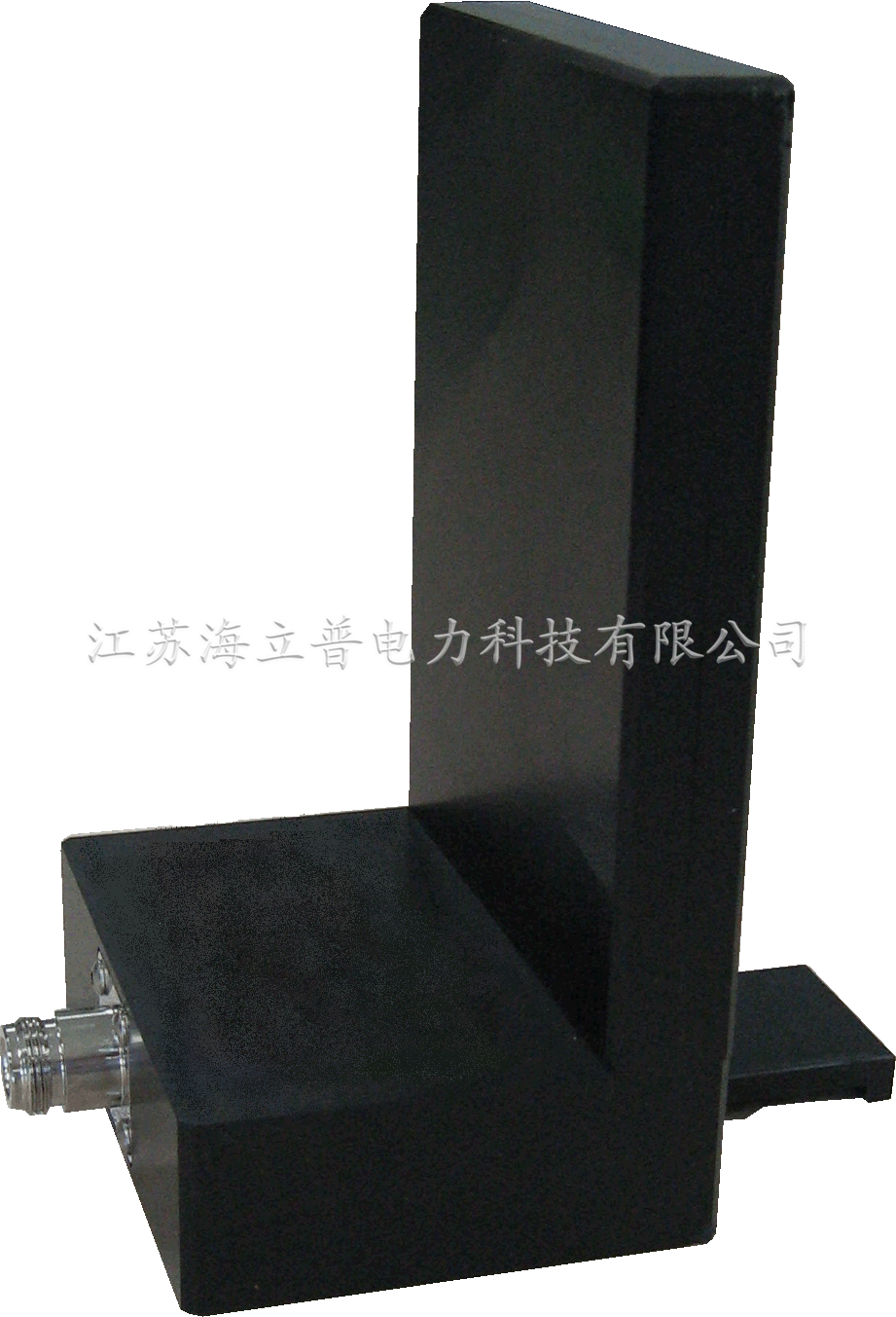

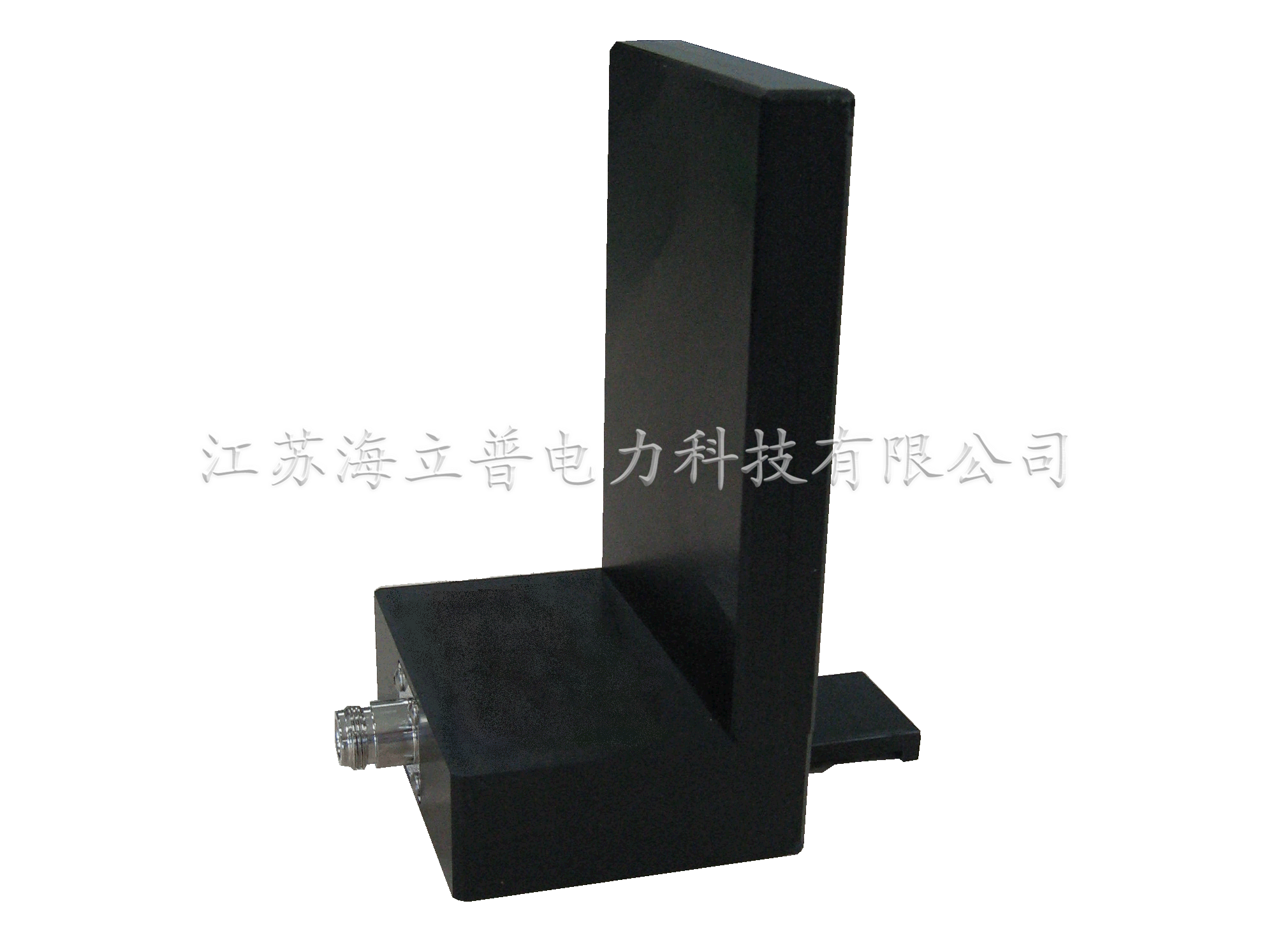

背景噪音传感器
人孔式超高频传感器

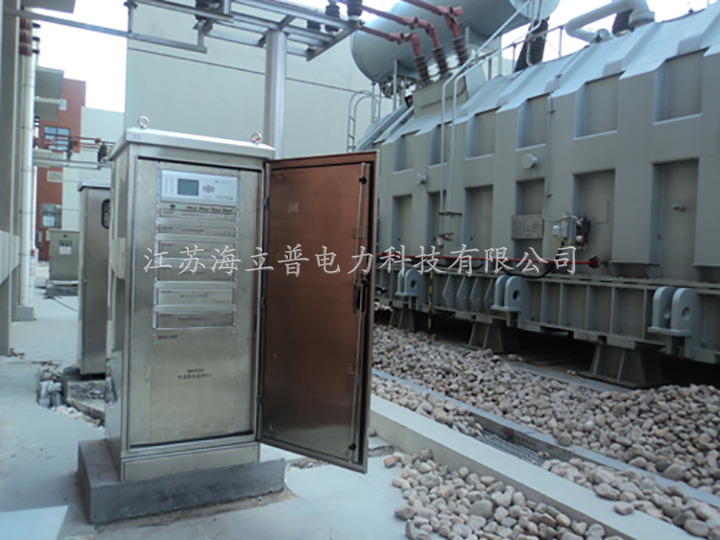

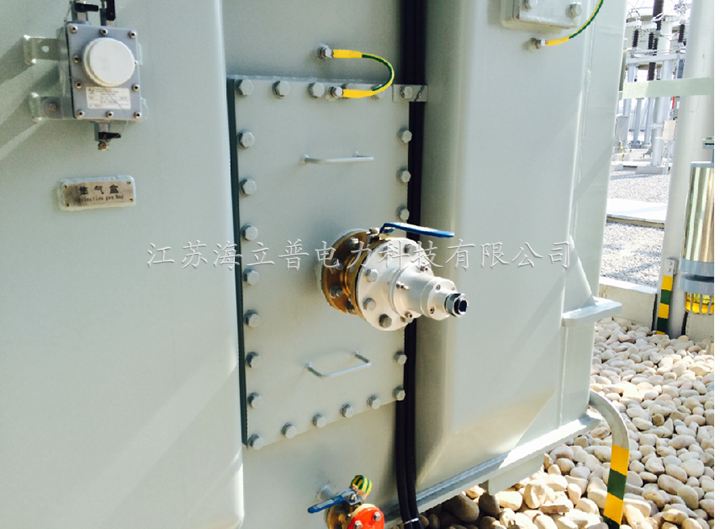

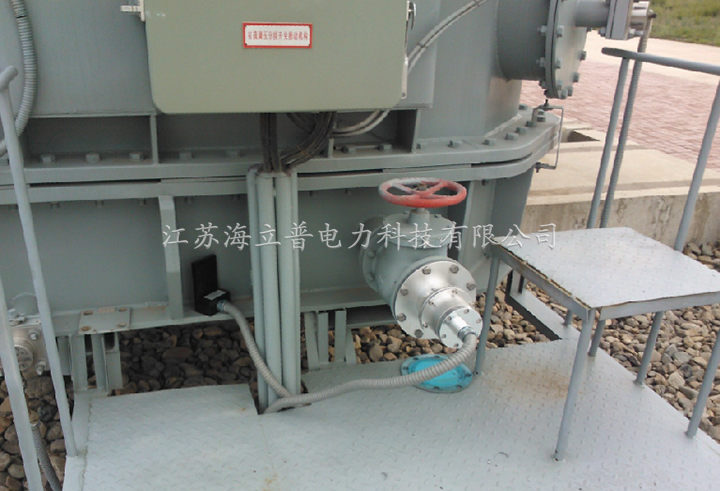

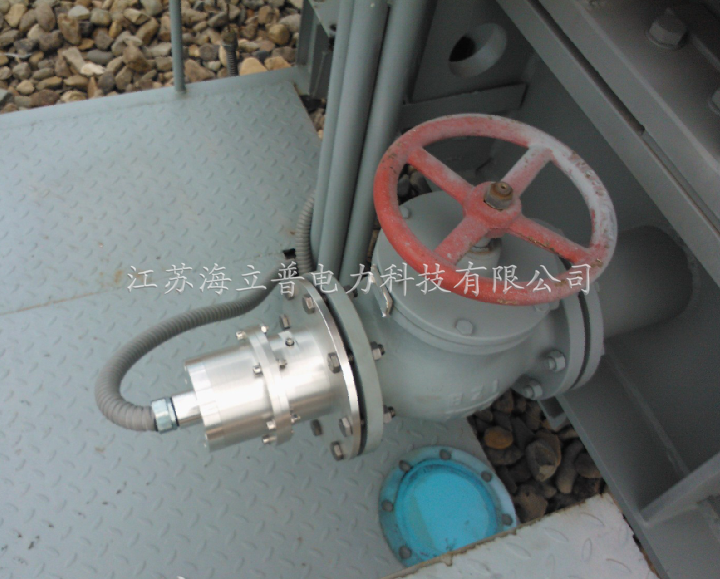

3.现场安装图

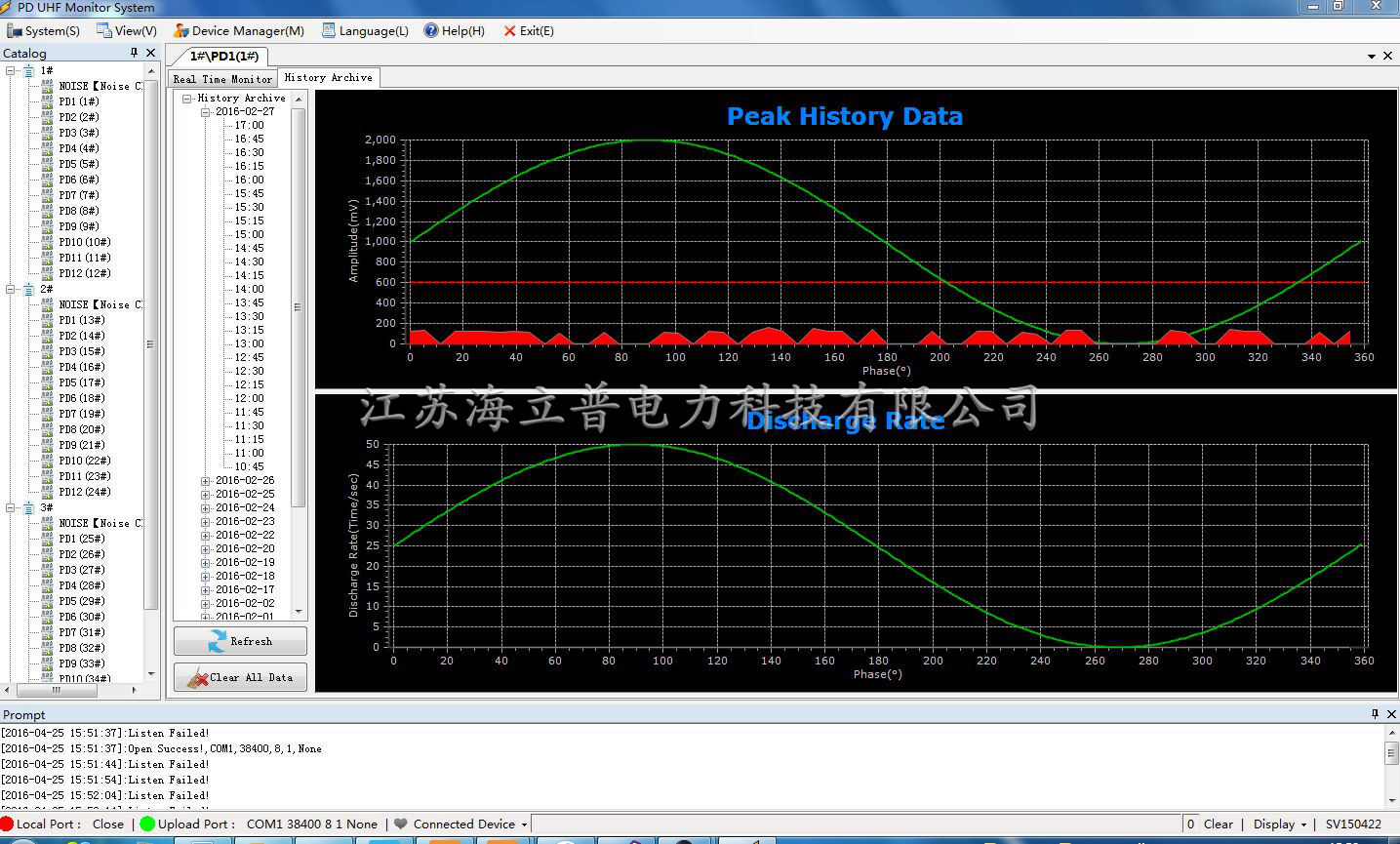

4.现场监控软件
