1.概述

HNPWS-10型SF6气体在线微水密度监测装置属于智能电网在线监测产品，主要用于实时监测断路器、GIS设备、变压器等内部SF6气体的微水、密度、温度及其变化趋势。当SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；当有关指标超标达到危险状况时，报警或自动启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。

上述监测设备配有RS485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站、尤其是无人值班站的设备在线监测，并为断路器的状态检修提供了有效依据。

相关安全法规

DL/T 603—2006《气体绝缘金属封闭开关设备运行及维护规程》第4.6“GIS中SF6气体质量监督SF6气体泄漏监测：根据SF6气体压力、温度曲线来监视气体压力变化，发现异常”。

Q/GDW534-2010《变电设备在线监测系统技术导则》第6.2“建议500KV及以上SF6断路器或220KV及以上组合电器配置SF6气体压力和湿度在线监测装置”。

Q/GDW393-2009《110（66）kv～220kv智能变电站设计规范》第5.3.1“设备状态监测范围与参量要求：监测220KV变电站中GIS——SF6气体密度、微水；110KV变电站中GIS——SF6气体密度、微水。220KV变电站GIS局放应综合考虑安全可靠、经济合理、运行维护方便等要求”。

2.主要特点

• 在线监测SF6气体湿度、密度与温度

• 预留RS485/CAN总线通讯接口

• 可按预设值或用户给定值自动启动低压报警、微水超标报警和闭锁装置

• 通过后台软件显示实时数据并自动绘制状态变化趋势图

• 大屏幕液晶显示器现场显示实时数据，具备液晶屏屏幕保护功能

• 手持遥控器设置底层各项技术参数、报警与闭锁门限值和显示方式

• 专门化的气室设计，满足各大开关厂家

• 进口高精度传感器，精度业内领先

• 支持WEB方式远端浏览

• 开放的数据库，通过配置，可接入电力系统局域网

• 全密封，抗干扰，成功应用于高寒、高温、高湿、高海拔地区

3.技术参数

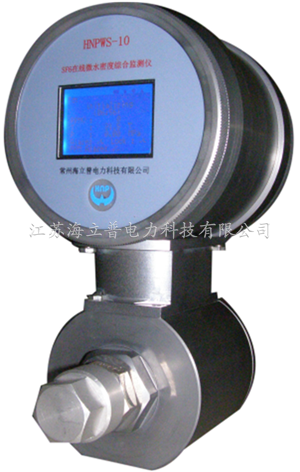

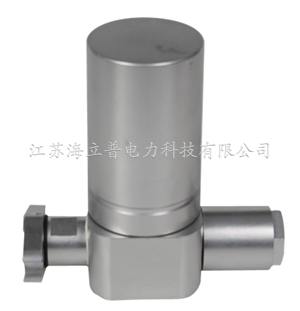

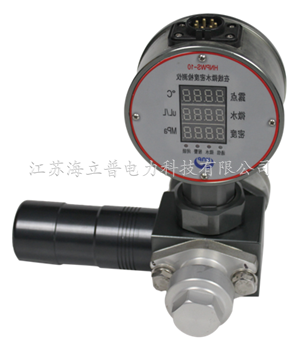

4.变送器外观图

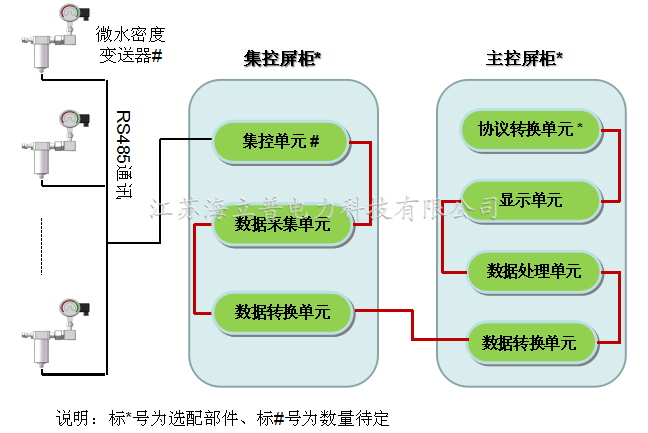

5.系统连线图

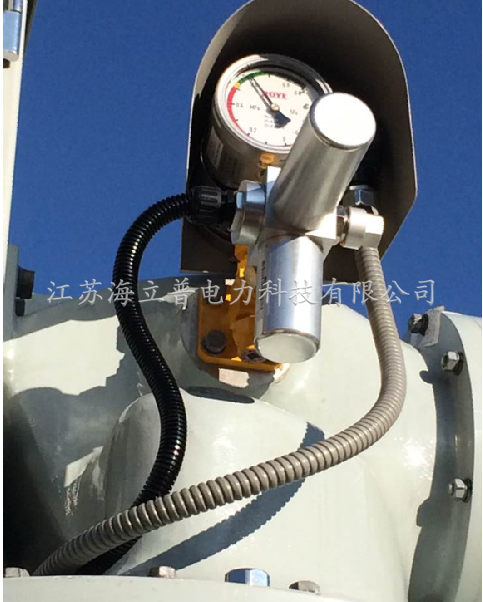

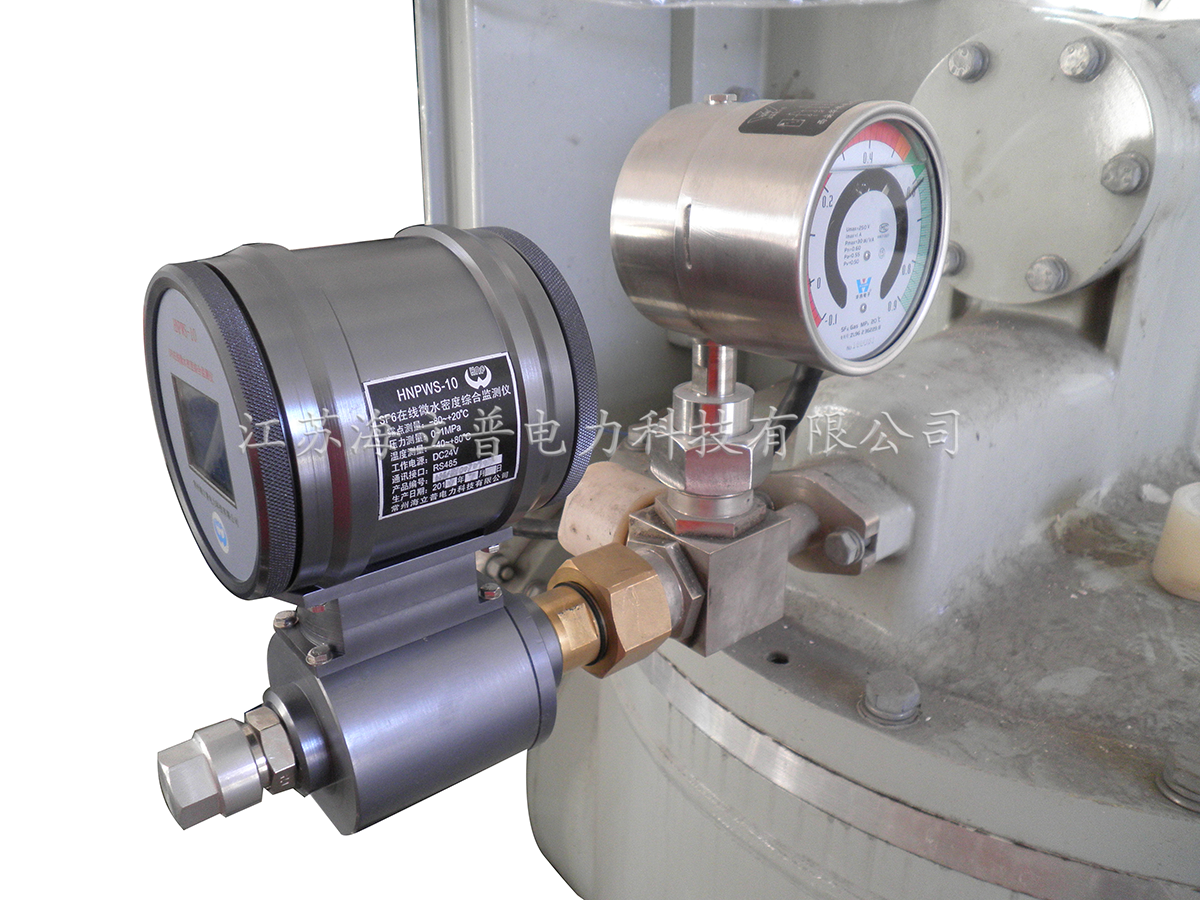

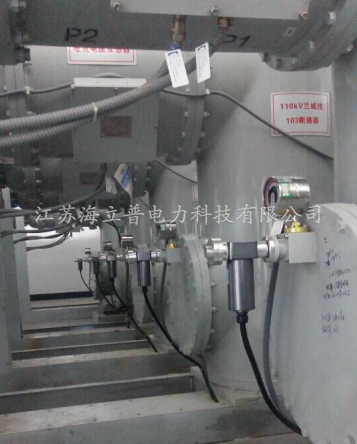

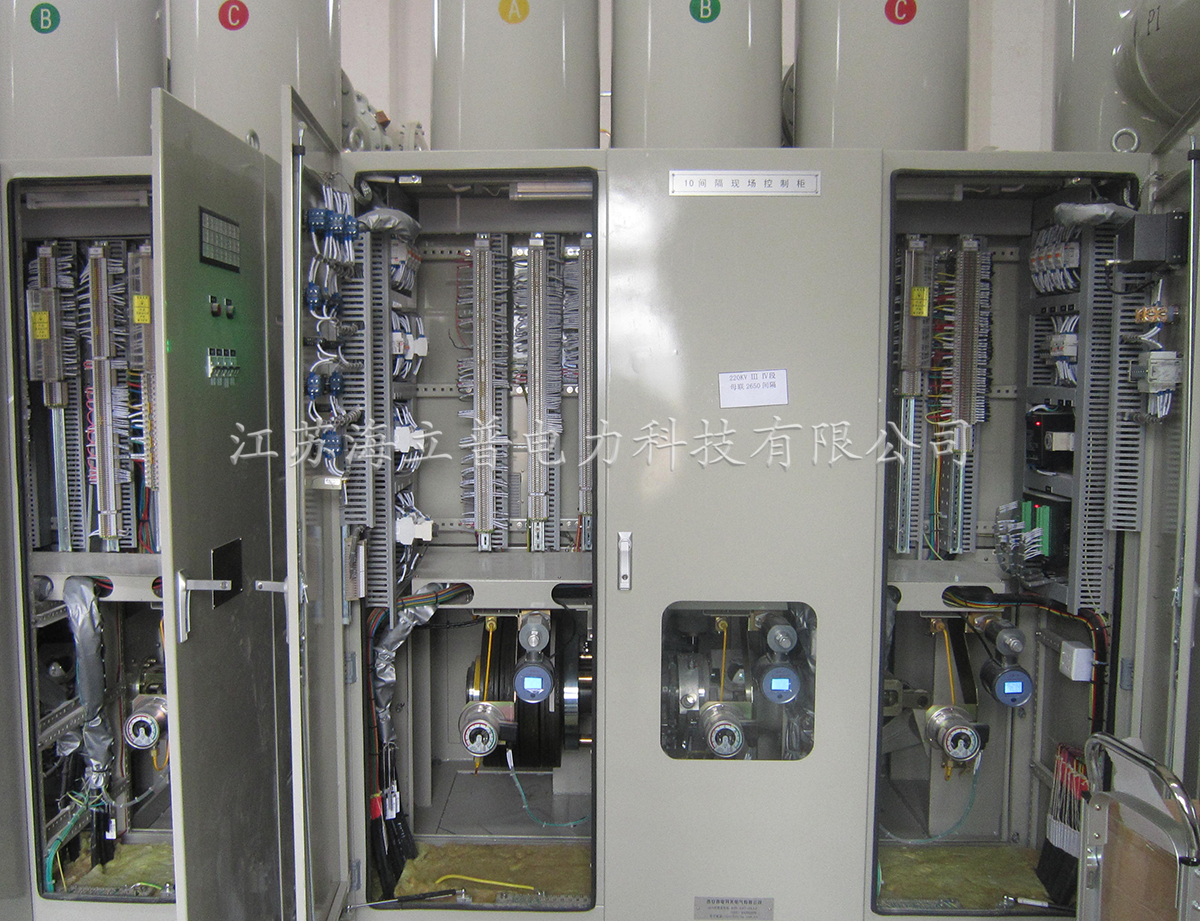

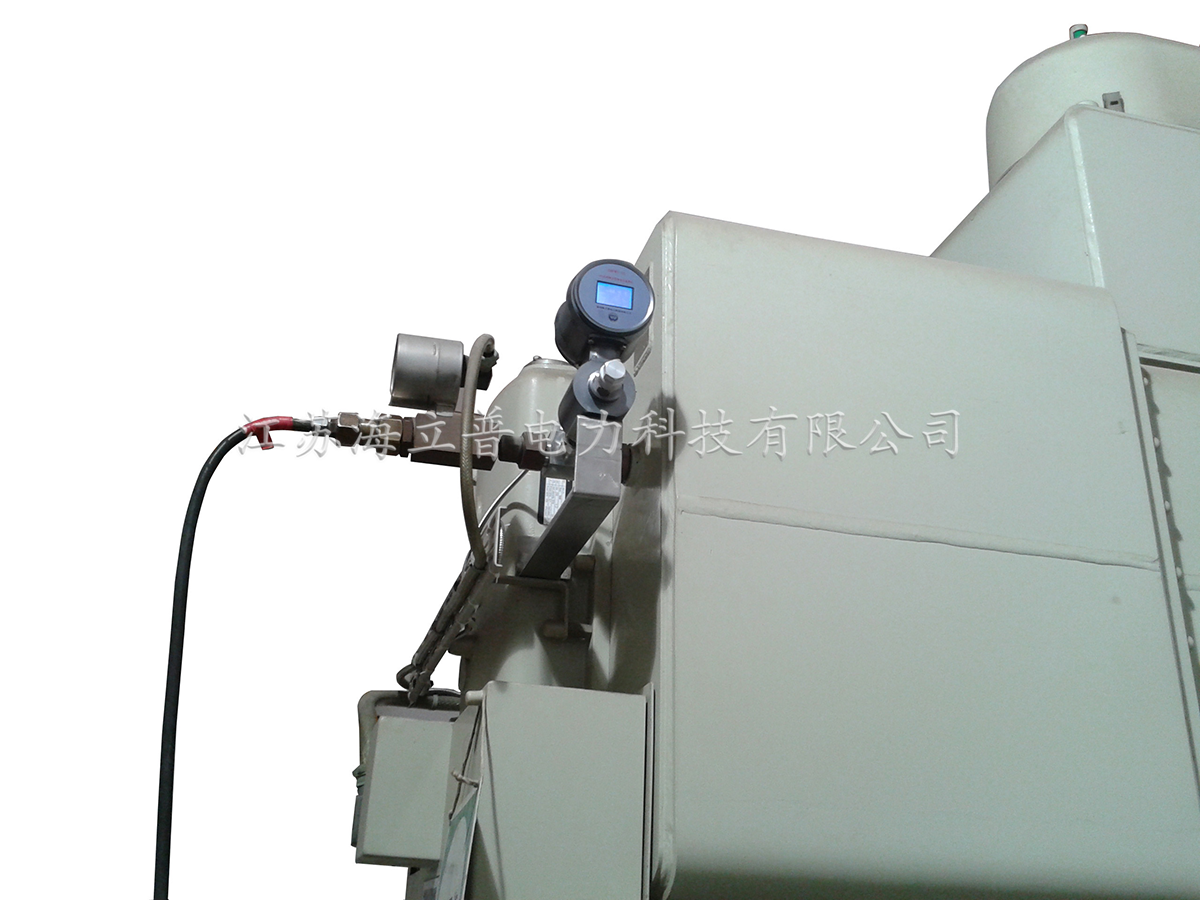

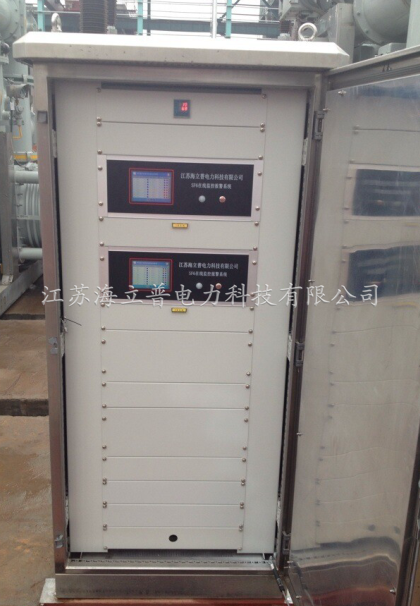

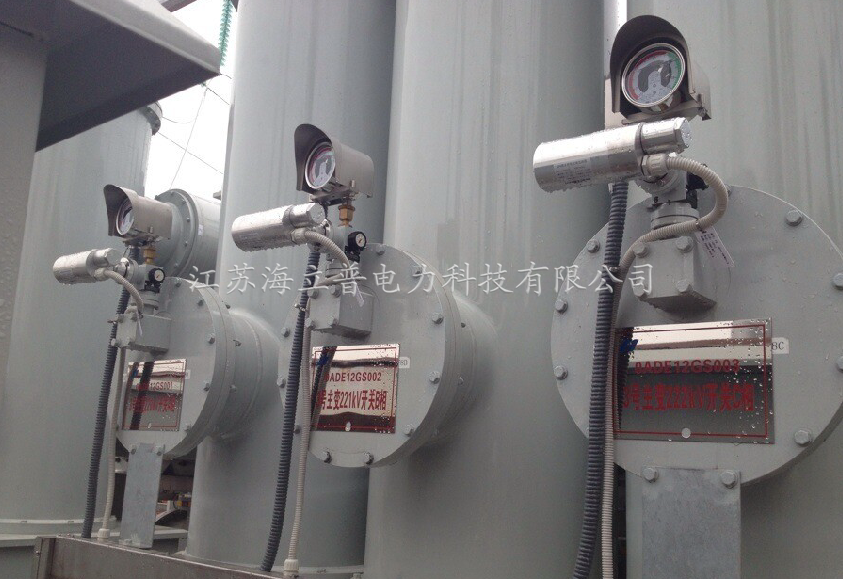

6.现场安装图
