系统概述

气体绝缘金属封闭输电线路GIL内部发生短时强烈的电弧放电故障时会产生放电行波信号，利用放电行波信号在频域的衰减情况、放电行波信号上升时延变化和绝缘子理论响应时间，采用时差、傅立叶变换等多种计算方法将陡波传感器检 测的数据进行对比分析，求取共同包括的故障点范围，最终实现GIL故障点的准确定位。

　　GIL电弧故障监测及定位系统采用集成模块化设计，将信号采集单元、信号处理、A/D 转换、干扰过滤、数据处理、放电量显示等集成在站端监测模块中，每个站端监测模块可独立运行，数据分别记录，通过一条数据通讯总线将多台站内监测模块的数据传输后台分析软件系统上统一管理分析。能通过同轴电缆、光纤进行远程传输和实时监控，对电弧放电信 号的强度进行在线分析，利用行波传输的方向性进行准确定位。

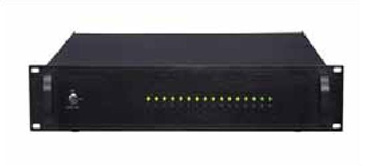

数据智能采集模块：

电弧故障检测及定位系统性能优势

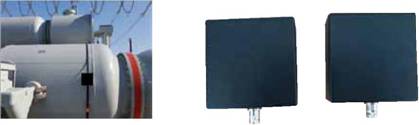

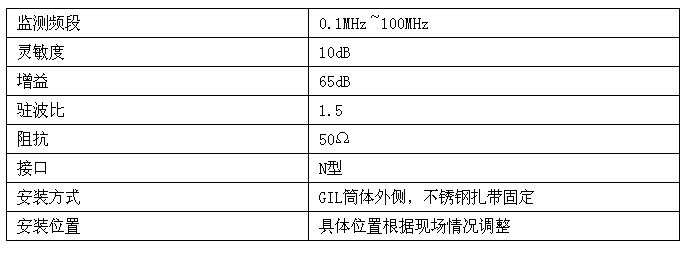

◆ 通过安装在GIL外侧的电弧传感器对内部电弧故障进行检测及定位，外置式检测原理避免在GIL筒体上过多开孔，保证了本体的运行安全；

◆ 电弧传感器为无源被动接收式，不会对设备本体构成电磁干扰，不会影响GIL本体内的电磁场分布，保证了本体的运行安全；

◆ 电弧传感器通过同轴电缆线实时传输检测信号，对监测信号进行降频、变频、抽样、比较、除干扰等处理判定，能够快速检测故障信息；

◆ 本系统设置了远程通信功能，把主机处理的运行状态评估结果远程到后台系统及远程监控系统，解决了变电站远程监控问题；

◆ 系统功能完备，具有强大的数据分析处理、历史趋势分析及丰富的显示功能，系统整体功能技术上达到国际领先水平。
