系统概述

综合管廊以其独有的优势在未来城市发展中占据一定的优势，然而如何保证运维人员在深入地下的密封环境中安全作业至关重要。HNP系列综合管廊环境在线监控系统可以完成综合舱、高压电缆舱、GIL舱的环境监测、设备联动、安全防范、预警报警和统一管理功能，并将管廊内监控信息传递至位于综合管廊监控中心的统一管理平台，然后集中显示及综合处理。

系统架构

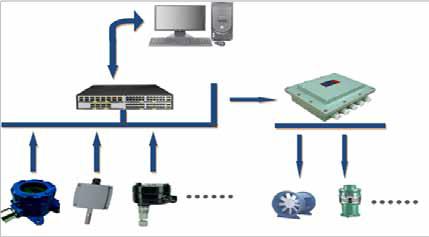

环境监控系统遵循集中监控管理、分层分布式控制的原则。在网络架构和空间分布上分为三层，布局如下：

设备层：现场环境监测传感器（温湿度、气体传感器及液位传感器），设备控制装置（风机控制器、水泵控制器及照明控 制信号），采用RS485总线与通讯层设备进行通讯；

通讯层：采集数据转换、传输，实现多专业数据通信、区域控制通信，通采用IEC61850、TCP/IP协议，利用光纤与中央层设备进行通信。

　　中央层：用于数据存储、发布、展示、统一管理的站控层。

系统参数

显示方式：远传集中显示

通讯接口：RS485/CAN/IEC61850/TCP/IP协议

工作电源：AC220V±15%/50Hz

工作温度：-35 ℃~＋70 ℃

工作湿度：＜90%RH

传感器参数

温度测量范围：-40℃~85℃

精度：0.3℃（25℃）

湿度测量范围：0~99.9%RH

精度：±3%RH(25℃)

分辨率：温度0.1℃

温度：0.1%RH

采集周期：2S

温湿度传感器

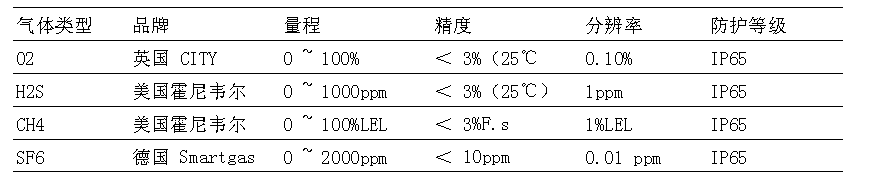

气体变送器

超声波液位传感器参数

产品量程：1m~10m（可选） 测量精度：0.5%-1.0%

分 辨 率：3mm或1.0%（取最大值） 频率范围： 20 KHz~43.0KHz

屏幕显示：中文液晶显示LCD

防护等级：探头IP68

安装方式：螺纹或者法兰

超声波液位传感

系统特点

◆ 系统集成AI、DI接口，实现对现场有毒有害气体（CO、CH₄、SF₆）、温湿度、集水井水位等传感器的信号采集，检测最大容量可达128点；

◆ 系统集成CAN、RS485、RJ45网口及千兆光口可与监控中心核心交换机组网，实现工业环网应用，可本地或远程控制排水泵、风机等设备启动和停止；

◆ 系统现场监测及控制组件防护等级均达到IP68，防水防尘防腐蚀； 同时所有供电、信号接口采用隔离设计，抗电磁干扰、浪涌冲击，EMC满足工业LEVEL4级；

◆ 系统采用嵌入式软件设计，集成化程度较高，体积小，适应现场不同空间安装要求。系统支持RSTP/ STP，可实现环网快速自愈，即使在断网情况下也可独立工作，实现数据采集并联动本地控制；

◆ 系统支持本地日志记录和远程日志服务器功能，便于故障诊断排查；

◆ 安装简单快捷，预留端口方便后期扩容。
