1.概述

在HNP6000B的基础上，我公司利用光学平台电调制红外光源原理，用主动式激光发射器发射红外光源，当有SF6气体泄漏时，SF6气体吸收红外光源，使红外光源产生能量变化，这时主动接收器根据红外光源能量变化来确定SF6气体泄漏浓度大小，真正实现了长期定量监控效果。

与定性式泄漏报警系统相比，该系统最显著的优点是能对极微量的SF6泄漏进行检测并显示乃至报警。这个优点，能让我们及时发现事故隐患，尽早处理，规避重大、特大事故发生的可能性。

系统分为三大模块：

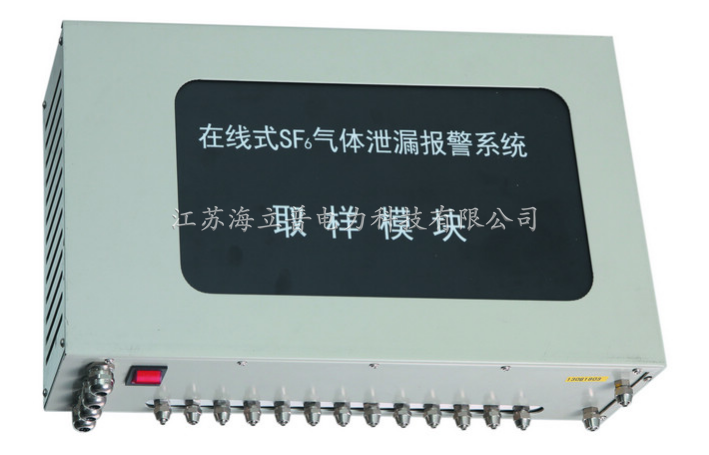

1、气体取样模块：主要完成各测量点气体分别取样功能；

2、气体分析模块：主要完成SF6定量分析，O2定量分析、温湿度测量功能；

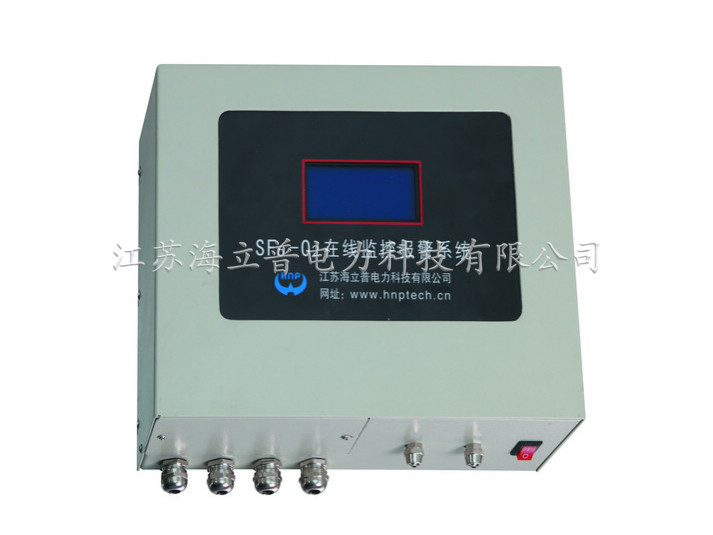

3、主机及辅助功能模块：主要完成各模块协调工作，显示、报警、启动风机等功能。

相关安全法规

GB/T 8905-2012 《六氟化硫电气设备中气体管理和检测导则》第七条规定“在户内设备安装场所的地面层应安装带报警装置的氧量仪和六氟化硫浓度仪”。

DL/T 603-2006 《气体绝缘金属封闭开关设备运行及维护规程》第4.1GIS室的安全防护“GIS室内空气中的氧气含量应大于18%或SF6气体浓度不应超过1000×10-6（或6g/m3”。

DL/T 639-1997 《六氟化硫电气设备运行，试验及检修人员安全防护细则》第4.1.6中要求“工作区空气中六氟化硫气体含量（体积比）不得超过1000×10-6”。第4.3.3中要求“设备安装室底部应安装六氟化硫浓度报警仪和氧量仪，当六氟化硫浓度（体积比）超过1000×10-6，氧量低于18%时，仪器应报警”。

《电业安全工作规程》第199条规定“在SF6配电室低位应安装能报警的氧量仪和SF6气体泄漏报警仪”。

2.主要特点

• 真正的定量检测SF6和O2，采用原装德国SF6激光变送器，误差小于50ppm。

• 每天自动零点校准功能，自动克服漂移和误报。

• 巡检间隔用户可调，可疑检测点自动加强跟踪功能。

• 发生报警时，自动开启风机和声光报警。

• 用户可调整SF6、O2的报警参数。

• 支持RTU遥测遥信功能。

• 海量报警数据记录存储功能，长寿命设计。

• 超大彩屏液晶显示，操作友好。

• 只需增加有限成本，检测点可扩充，加大检测密度。

• 超宽工作电源设计185～250VAC，防浪涌和雷击功能。

• 人体感应，自动启动风机或语音系统。

3.技术参数

4.技术指标

• 提供12+1路检测通道，当然也可扩展至24+1、36+1、48+1等多种模式

• 样气流量：3L/min

• 采样管道：内径Φ4mmPU管

• 支持RTU遥测遥信功能，远程可启动风机

• 主机或主显示器可选择壁挂式、3U19英寸标准机箱、落地POS机等多种模式

• 风机可定时启动、现场手动启动、报警自动启动、有人强制启动、远程手动启动等多种启动方式

• 取样模块和分析模块乃至主显示器可集成，实现一体式安装，避免空间浪费

• 根据现场情况，取样管道可选配油水分离器和不锈钢烧结网，保护分析模块

• 支持大屏幕LED实时显示运行状态, 如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况

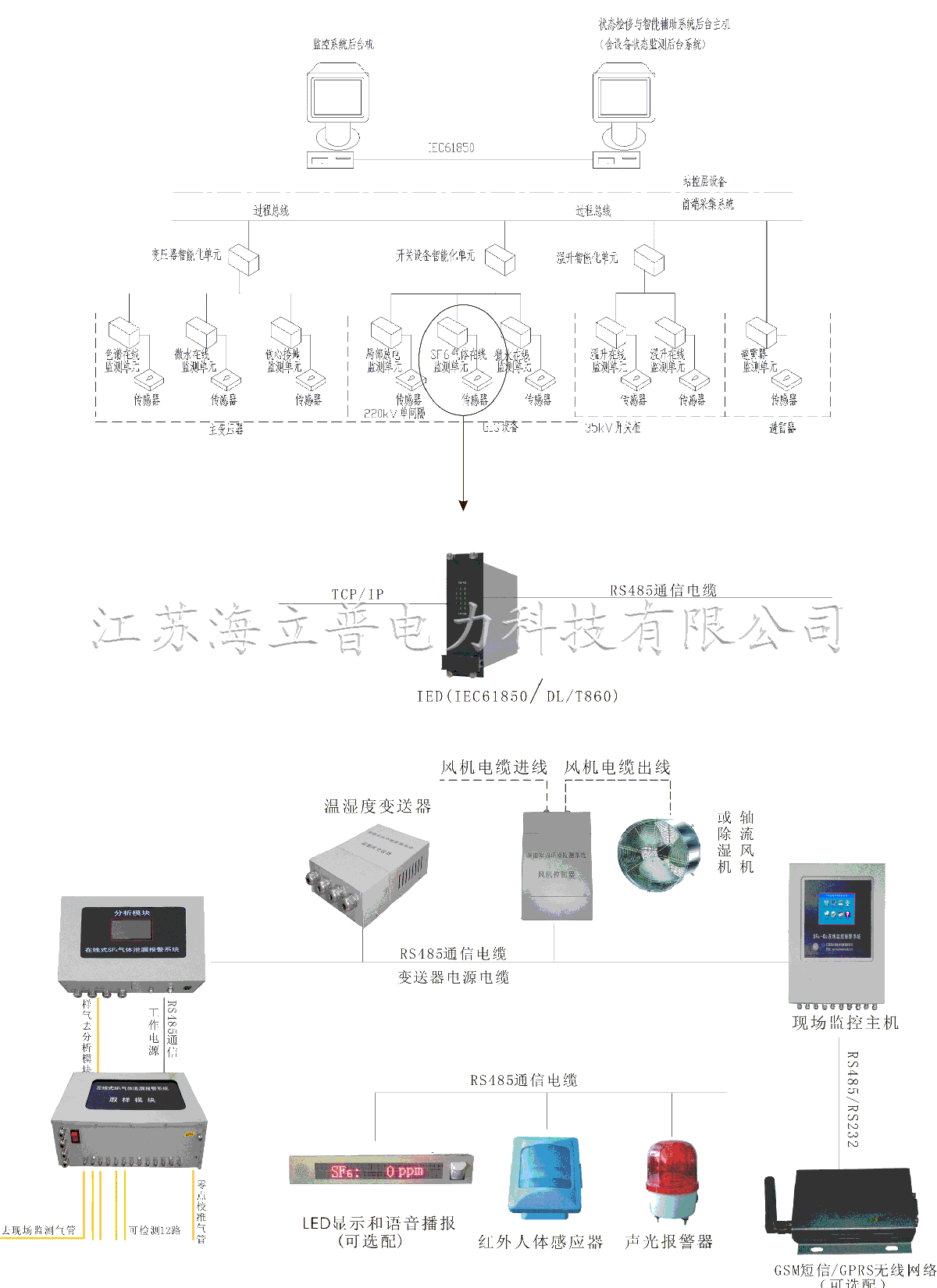

系统原理图
