产品名称：HNPJF-18T型开关柜局放在线监测系统
应用原理
开关柜发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会有金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的TEV传感器布置在开关柜外面进行测量。TEV传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。
HNPJF - 18T 开关柜局放在线监测系统采用暂态对地电压（TEV）技术对开关柜进行故障检测。TEV传感器贴在箱壁对高压开关及开关柜无任何损害，所有的检测对高压开关及开关柜设备的运行不产生任何影响。该产品可以对测量进行信号多周期观察，对放电进行频 率识别，并通过多种模式进行分析，能够清楚地判断出开关柜是否出现故障。
主机参数

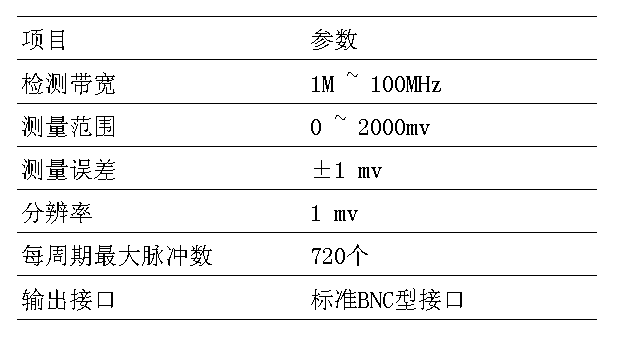

传感器参数
![Q0]LDGRKHGCE1LYSMMNQR]Q.png](/ueditor/net/upload/image/20191018/6370700589959667974474110.png "Q0]LDGRKHGCE1LYSMMNQR]Q.png")
