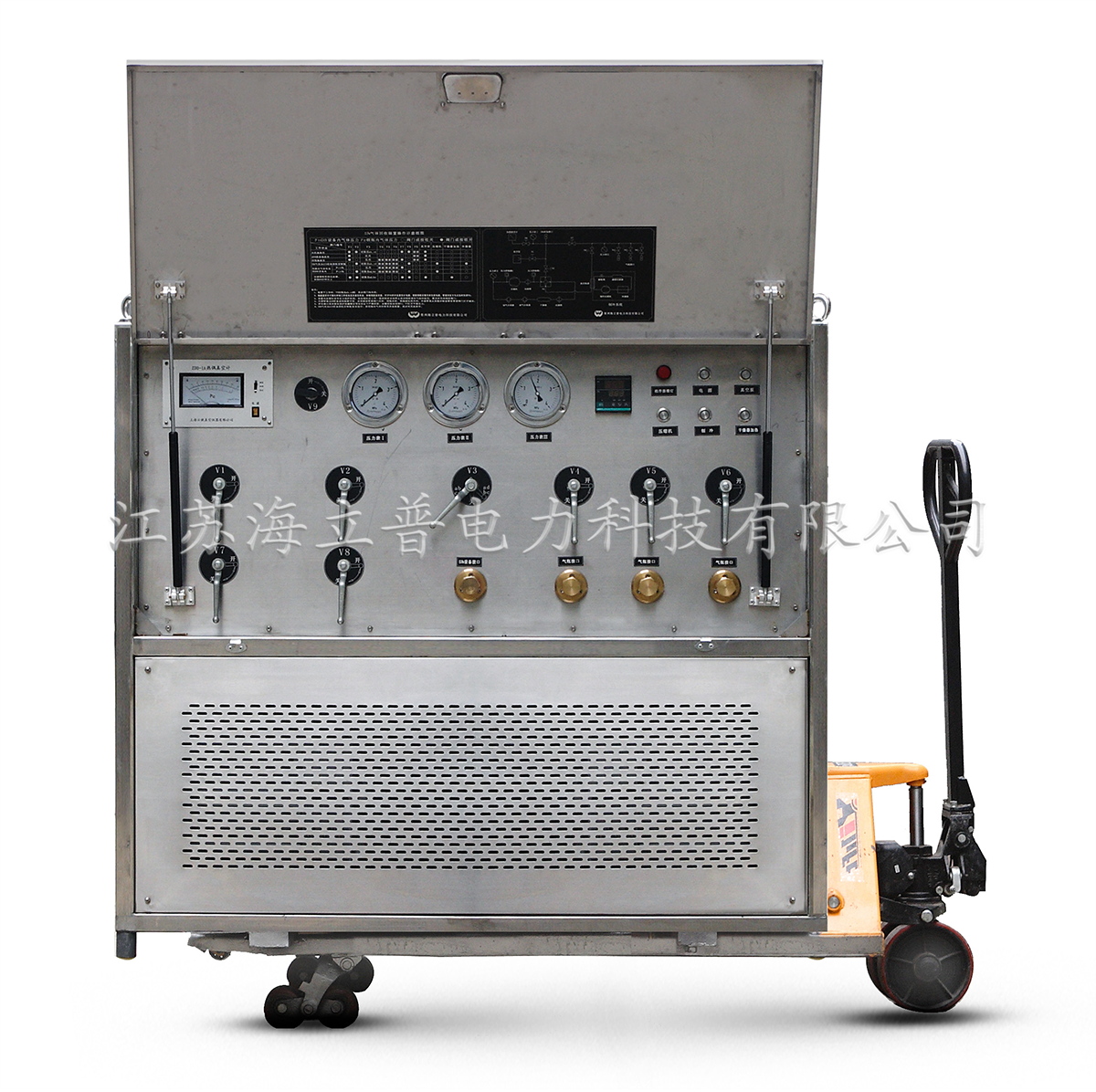

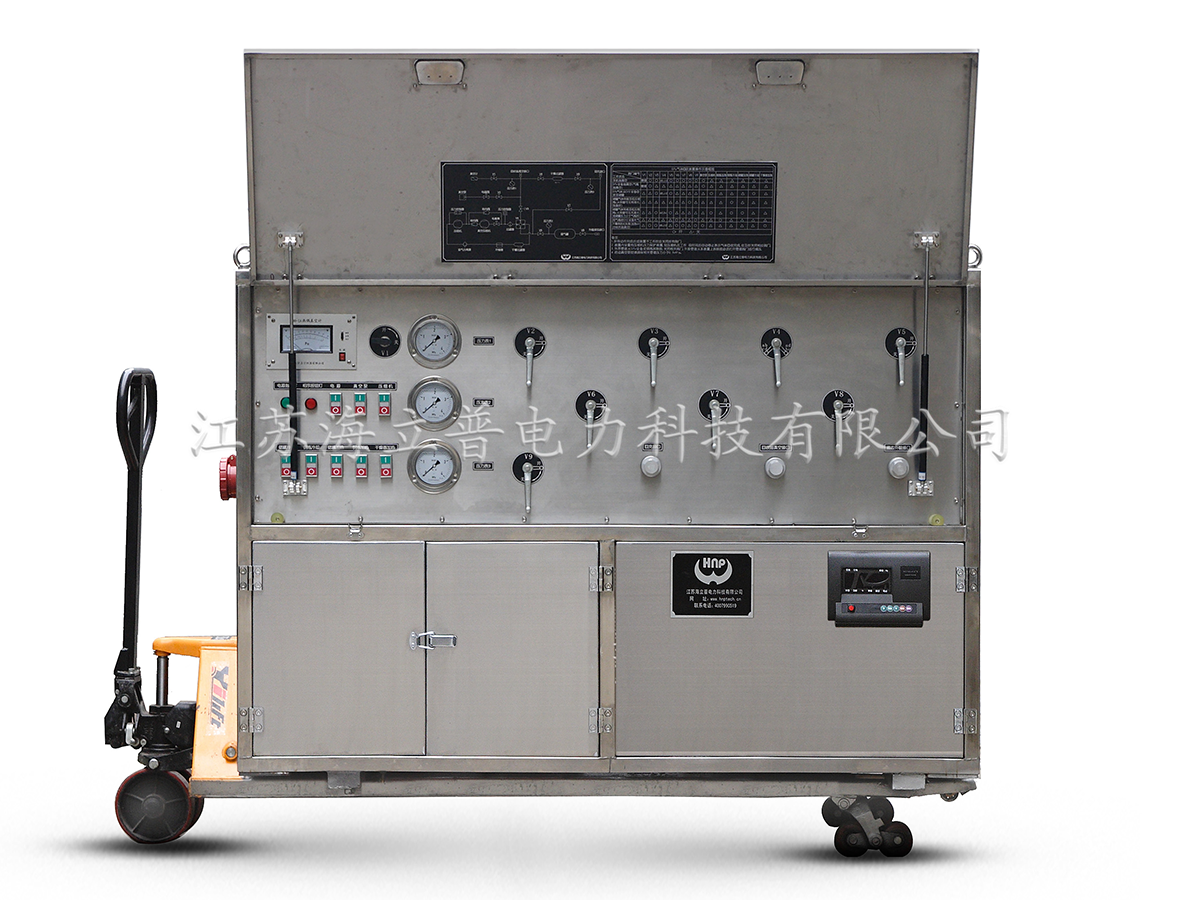

产品名称：抽真空净化回收装置
1.概述
SF6气体抽真空净化回收车是专为中国电力行业、开关制造企业设计制造的一种结构紧凑、低功耗、全功能的SF6回收净化装置。
同类型产品在设计时，均参考世界著名品牌的产品，回收装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成，具有如下主要功能：
1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
2. 对电器设备中的气体进行回收
3. 对回收和回充的SF6气体进行电加热、干燥、净化处理
4. 对SF6电器进行充气
5. 对电器中SF6气体进行负压回收，压缩液态贮存
SF6充气回收车气体管路全部用紫铜管连接，采用紧箍压接密封技术，保证管路之间连接可靠和优良的密封性，可使用经国家锅炉压力容器安全监察中心认可的液态储罐或气瓶来储存液化后的SF6气体。
2.主要特点
采用国外品牌先进原理及技术，设计先进，功能齐全
结构合理，操作简洁明了
压缩机采用进口压缩机，寿命长，维护少
真空泵采用进口真空泵，速率快，真空度好
净化效果显著，且无需频繁更换吸附剂
装置电气系统三相电源自动确认
同类产品仪表球阀更可靠
贮存系统按用户要求配置贮液罐
设备采用风冷移动式，可在无外部水源情况下使用
3.选型指南
参数 型号 | HNPSLH-8/16GF | HNPSLH-12Y/30G/200 | HNPSLH-54Y/30WG/200 | HNPQLH-12Y/70G/300 |
极限真空度 | ＜10pa | ＜10pa | ＜10pa | ＜10pa |
抽真空速率 | 16L/s | 30L/s | 30L/s | 70L/s |
真空计形式 | 数字式 | 数字式 | 数字式 | 数字式 |
回收速率 | 8m3/h | 12m3/h | 54m3/h | 12m3/h |
压缩机形式 | —— | —— | 无油 | —— |
回收初压 | ＜0.5Mpa | ＜0.8Mpa | ＜0.8Mpa | ＜0.8Mpa |
回收终压 | ＜0.05Mpa | ＜0.005Mpa | ＜0.005Mpa | ＜0.005Mpa |
冷凝机组 (制冷量) | 约1800m3/h | 约3600m3/h | 约3600m3/h | 约3600m3/h |
年泄漏率 | ＜1% | ＜1% | ＜1% | ＜1% |
储罐容积 | —— | 200L | 200L | 300L |
噪声声压级 | ＜65dB | ＜70dB | ＜70dB | ＜70dB |
油分控制 | ＜4μg/g | ＜4μg/g | ＜4μg/g | ＜4μg/g |
尘埃控制 | ＜4μm | ＜4μm | ＜4μm | ＜4μm |
最终微水含量 | ＜50ppmv | ＜40ppmv | ＜40ppmv | ＜40ppmv |
称重误差 | ＜0.5kg | —— | —— | ＜0.5kg |
移动方式 | 聚氨酯万向轮 | 聚氨酯万向轮 | 聚氨酯万向轮 | 配装叉车 |
储罐加热功率 | 无 | 约400W | 约400W | 约600W |
工作电压 | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz |
最大功率 | 约6kw | 约6.5kw | 约7.5kw | 约8kw |
外形尺寸 (长×宽×高) | 1400×700×1200（mm） | 1600×800×1300（mm） | 1900×900×1700（mm） | 1900×900×1700（mm） |
重量 | 约700kg | 约900kg | 约1200kg | 约1100kg |
备注 | 1、推荐产品默认回收压缩机品牌为美国艾默生，制冷机组品牌为法国美优乐，真空系统为双极旋片式真空泵或泵组。 2、储罐称重、钢瓶称重、叉车、钢瓶加热、双级过滤、负压回收等功能模块可依据客户要求选配加装。 | |||
