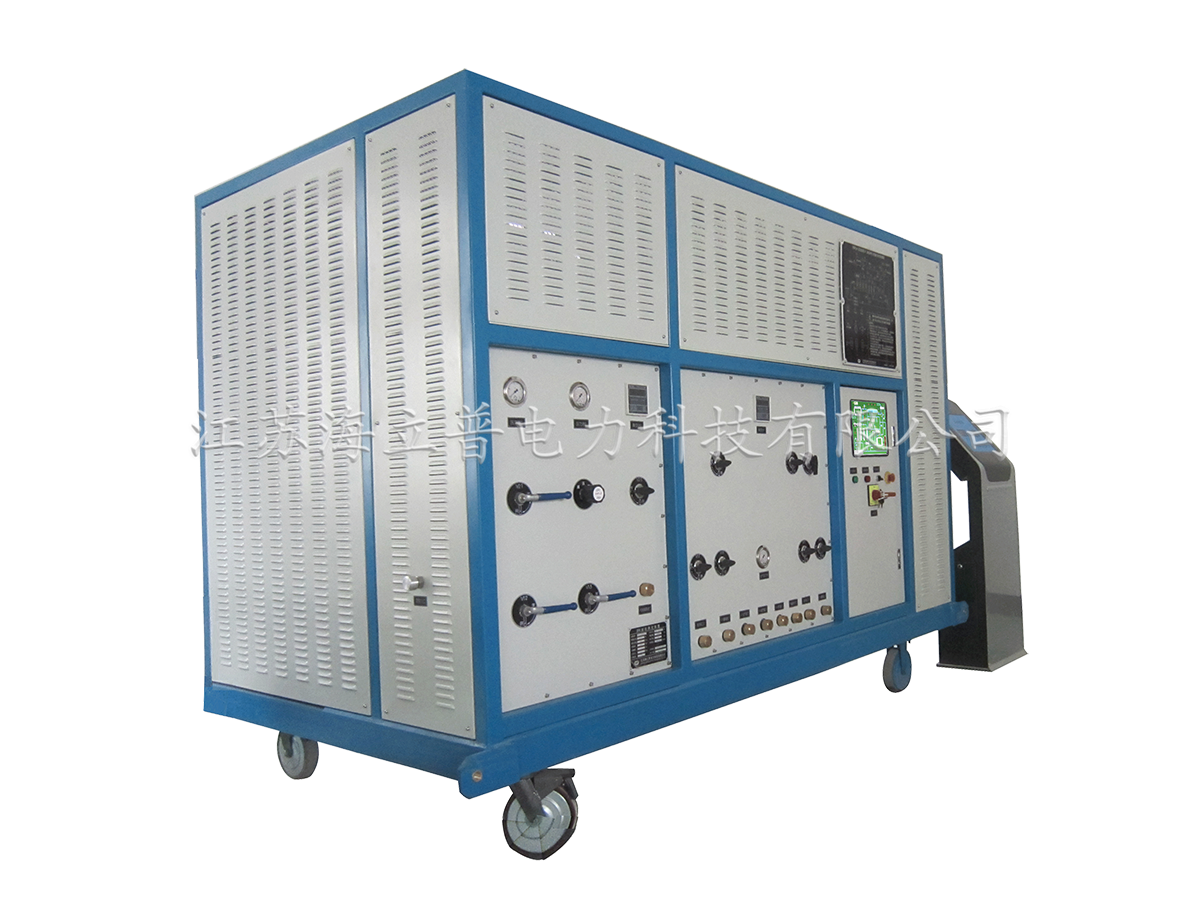

产品名称：HNPLH-250G/300G-F型智能回收固态提纯装置
1.概述
HNPLH-250G/300G-F型SF6回收净化提纯装置功能齐全，整个回收装置包括：真空泵、无油压缩机、固化提纯装置、160L液氮罐、气体液化凝结器、高压压缩机、各种过滤净化系统、再生干燥器、电子称重装置、钢瓶加热装置、存储系统以及必备的阀门和PLC自动控制部件。
2.主要特点
从SF6设备中回收SF6气体，并测定真空度
实现负压回收，液化存储
SF6设备检修完毕，抽走空气和水分
将储存的SF6气体循环干燥净化固化提纯。（过滤气体中的杂质、水分、CF4、HF、SF6分解物、矿物油、粉尘及絮状颗粒）
将储存的SF6汽化，再输送到SF6设备
将气体回收储罐及管道、气瓶加热，抽真空至10Pa
在气瓶、储罐及外部储罐之间输送液态SF6
可选择对处理过程中的SF6气体进行取样检测分析
可再生大容量过滤器
抽真空的排出物可经过碱洗吸收，无毒排放。吸附剂碱洗深埋
自动程序保护控制，自动手动控制可选可视，操作简单明了
高压直接液化，无需外加增压器
储气量300KG，可扩展外接气瓶、气罐
气瓶电子称重
德国无压差同轴电磁阀（一般电磁阀在突然断电情况下的无法关闭及延迟关闭的危险）

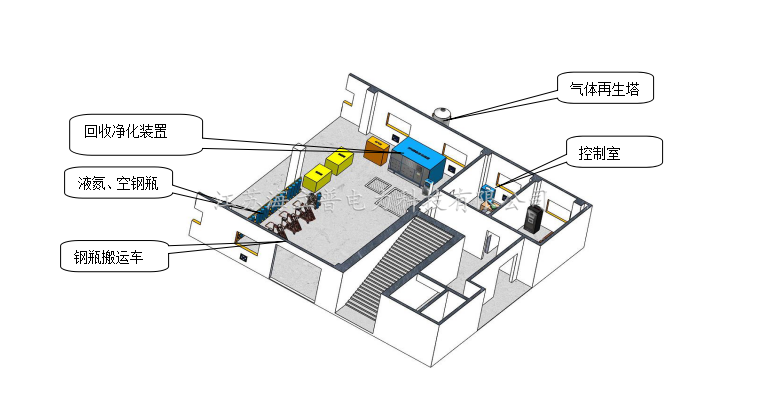

中国南方电网贵州电网公司培训与评价中心
3.技术指标
极限真空度（pa） | ≤10 |
抽真空速率（Nm3/h） | 64 |
回收速率（Nm3/h） | ＞10 |
回收初压力（Mpa） | ＜0.8 |
回收终压力（Mpa） | ＜0.01 |
年泄漏率（%） | ＜1 |
储罐容积（L） | 300 |
储罐压力（Mpa） | 5 |
存储方式 | 冷凝液化 |
噪声声压级（dB） | 70（罗茨泵启动时） |
工作电源（V） | 380 |
最大功率（kW） | ＜25kW |
宽×高×厚（mm） | 约2200×1800×1500 |
干燥过滤再生方式 | 真空再生加热活化处理 |
提纯方式 | 固态气化提纯 |
4.净化后的气体含量
项目 | 指标 | |
六氟化硫（SF6）的质量分数/% | ≥99.9 | |
空气的质量分数/% | ≤0.04 | |
四氟化碳（CF4）的质量分数/% | ≤0.04 | |
水分 | 水分的质量分数/% | ≤0.0005 |
露点/℃ | ≤-49.5 | |
酸度（以HF计）的质量分数/% | ≤0.00002 | |
可水解氟化物（以HF计）/% | ≤0.0001 | |
矿物油的质量分数/% | ≤0.0004 | |
毒性 | 生物实验无毒 | |
